第一次装机的人，十个有九个会在机箱跳线那一步卡住，别问我怎么知道的——我当年拿着技嘉B365M D2V这块主板，对着说明书看了半小时，最后手机没电还去借充电宝查接线视频，那种一根一根小针脚对号入座的崩溃，经历过的人都懂，后来发现，其实走点小窍门,这事儿真没你想的那么玄乎。

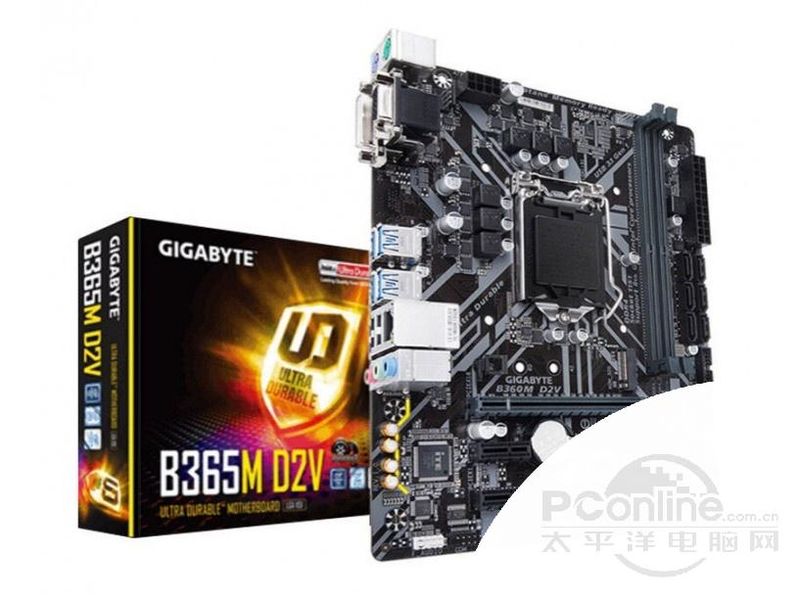

技嘉B365M D2V主板针脚布局：先搞清楚它长啥样
你得先知道这板子的"脾气"，技嘉B365M D2V虽然是个M-ATX小板，但它的针脚布局跟很多旧款不太一样，尤其是——
- 前置面板针脚（也就是接开关、重启、电源灯、硬盘灯那排）：在主板右下角，标着 F_PANEL 的地方。
- USB 2.0针脚：在主板左边靠下位置,长方形的两排针口。
- 音频针脚（前置耳机麦克风）：在主板左下方，标着 F_AUDIO。
关键点来了：这块板子所有的针脚方向都有一个防呆设计——缺一个针，或者旁边有个小三角形标记，我第一次接USB 2.0时就傻了：线明明插进去了，插反了咋办？其实你真插反了是插不进去的（除非你用暴力），所以别硬来，使不上劲儿就换个方向试试,这是个万能法则。
接机箱跳线（Power SW、Reset SW、HDD LED、Power LED）详细拆解
我找接线视频那会儿，最大的困惑就是这线到底朝哪个方向插，技嘉B365M D2V的F_PANEL其实是9针，但第10针被故意空掉了——就是最下面一排最右边那个孔被堵住了，所有线只要照着这个空针位置对齐就不会错,具体操作为：
- 找到主板上 F_PANEL,就在右下角。
- 看插槽边缘：主板上印着 PWR_LED-、PWR、HDD、RST、PW- 这些小字，戴个眼镜或者开手电筒，别靠感觉,靠眼睛看。
- Power SW（开机按键线）：标着 PWR SW 或 PW，插在最上面两行靠右的位置（正中间第三、四针）。
- Reset SW（重启线）：标着 RESET 或 RST,插在下面两行靠左的位置。
- HDD LED（硬盘指示灯线）：标着 HDD LED 或 HD，注意这线有正负极——带三角形箭头的那个针是正极（插在 + 号那边），白色线是负极，插反了灯不亮但不会烧东西,回头换个方向就行。
- Power LED（电源指示灯线）：标着 PWR LED 或 PL，同样分正负极，一样的规律：有箭头或彩色线那头是正极。
我实战时做过最蠢的一件事：把HDD LED和Power LED插反了，结果开机时硬盘灯一直亮，电源灯死活不闪，后来看了接线上印的字才发现反了,敢情这玩意儿不看说明真容易闹乌龙。
前置USB 2.0和USB 3.0接法：别漏了那个缺针的坑
技嘉B365M D2V给了两个前置USB 2.0接口（机箱前置面板），一个前置USB 3.0接口，接法其实更简单——防呆设计，你看看针脚，肯定少了一根针，线头上的插座必然也有一个对应的缺口，对上就能插进去,对不上你怎么转方向都是错的。
唯一需要注意的是力度，很多新手怕插坏主板，其实这些插槽设计得挺结实，稍微用点力"咔嗒"一声就进去了，但别用扳手,也别拿榔头敲。
音频接法的几个玄学细节（F_AUDIO怎么插）
音频这个事儿，说起来简单做起来坑多，前置音频线（插耳机、麦克风的接头）通常标着 AC’97或 HD Audio，技嘉B365M D2V支持的是 HD Audio，现在的新机箱也基本都是HD Audio,怎么接？
- 主板上标着 F_AUDIO 的地方，一般来说9根针，缺一根在第10孔（和前面板跳线一样）。
- 线的插头和主板针脚对应着缺口插进去。
- 如果你插错了方向：轻一点拔出来换90°再试试,千万别拧着方向使劲怼。
我有次帮朋友装机，前置麦克风没声音，折腾了半天发现是他把线插歪了一格，导致地线没接上。最后一根针刚好是地线，没接地，整个音频回路就不完整，声音出不来，所以别偷懒，接好之后先插个耳机试试,响了再继续走下一步。
各种小配件和散热风扇接线（别遗漏）
玩到这一步才算正式开始接线，技嘉B365M D2V主板上有两个常见的风扇接口位置：
- CPU_FAN：靠近CPU插槽附近，标准的4针接口，带卡扣防松脱。千万别把机箱风扇插这里,不然CPU会高温报警。
- SYS_FAN（或CHA_FAN）：通常有1～2个，在主板边缘,插机箱散热风扇用的。
散热器接线时要避开下面这个误区：单风扇的散热器（比如酷冷至尊 T400i）三根线或者四根线，对应主板上的CPU_FAN，主板上有缺口的，对应着线束缺一块的地方,轻轻一推卡上就好。
有些机箱前面板还带USB Type-C接口——技嘉B365M D2V没有原生支持Type-C前置插口（除非你用扩展卡），所以实在有需求的话,就得自己买个转接卡或者用后置接口。
新接线后第一次通电测试（不装显卡也能开？）
有些玩家性子急，接完直接开机，结果点不亮还以为是线接错了，其实是显卡没装，但技嘉B365M D2V这块板子不带核显（也就是没集成显卡），所以你CPU必须配独立显卡才能看到开机画面，如果不确定接线是否正常,你可以：
- 只接CPU 8-pin电源线、主板24-pin电源线、Power SW和风扇（散热器必须工作）。
- 拿短螺丝刀短接主板上Power SW两个针脚，如果能听到风扇转起来,说明接线至少没短路。
我这里有过惨剧：不接线直接上电，发现点不亮，就怀疑是主板坏了，结果拿着万用表量CPU供电接口才发现，插头上那个4pin+4pin只插了一半（8pin电源线本是两段可拆的，我插进去以为卡住了，其实有一段虚挂在那儿），真的，千万别学我，插电源线时务必听见清脆的咔嗒声,然后轻轻扯一下确认牢固。
从零开始接线清单：一个接地气的小抄
如果你怕忘，直接保存下面这个表格,照着来：
| 组件类型 | 主板对应位置 | 接线要点 |
|---|---|---|
| 机箱开关（Power SW） | F_PANEL | 无正负极，随便插 |
| 重启键（Reset SW） | F_PANEL | 同上，无极性 |
| 电源指示灯（Power LED） | F_PANEL | 有正负极，箭头/彩色线为正极 |
| 硬盘指示灯（HDD LED） | F_PANEL | 有正负极，箭头为+ |
| 前置USB 2.0 | F_USB30（偏左侧） | 缺针防呆设计，注意对齐 |
| 前置USB 3.0 | 蓝色接口，在主板侧边 | 只有一个方向能插进去 |
| 前置音频（HD Audio） | F_AUDIO | 同样防呆，注意缺孔方向 |
| CPU散热风扇 | CPU_FAN | 4针自动调速 |
| 机箱风扇 | SYS_FAN | 直连即可，注意形状匹配 |
如果你手里拿的是二手/旧款：一个容易被忽略的细节
有些二手技嘉B365M D2V可能针脚歪了，用排针插上去发现接触不良（比如前面板的某个按键没反应），拿着镊子把歪的针小心地挑正（别用尖嘴钳，容易夹断），然后测试一下再装机，还有就是跳线接口的老化问题：线束的塑料弹簧片可能会翘边，插进去后松脱，用橡皮擦轻轻擦一下金属触点就好,千万别涂什么润滑油。
有些视频博主喜欢画个接线示意图，但其实你拿手机拍张照，标好每根线的颜色和位置,比什么都靠谱。
你可能会发现，在这个过程里最让人抓狂的不是技术含量，而是各种小细节，开机线正反都能插，但灯线不行，风扇接口缺一个针但你不能硬来——每一样都在考验你耐心，但一回生二回熟，等你下次装机时，哪怕又换了一块新主板，你也能看着针脚布局图,像拆积木一样几分钟搞定。
别怕犯错，第一次嘛,谁还没插错过几根线呢。
