刚装好一台机器,兴冲冲把主板、CPU、内存、显卡全怼上了，结果到了机箱前面板那堆细碎跳线的时候——懵了，POWER SW、RESET SW、HDD LED、POWER LED……一个个小插头长得差不多，主板上的针脚又密密麻麻，说明书翻半天还看不懂，你要是也卡在这一步，别急，今天咱们就借着影驰B365M虎将这块板子，专门把跳线这事儿掰扯清楚，文末我会提几个靠谱的视频资源，但更重要的是，看完这篇你自己就能上手。
先认认影驰B365M虎将主板上的跳线区域长什么样

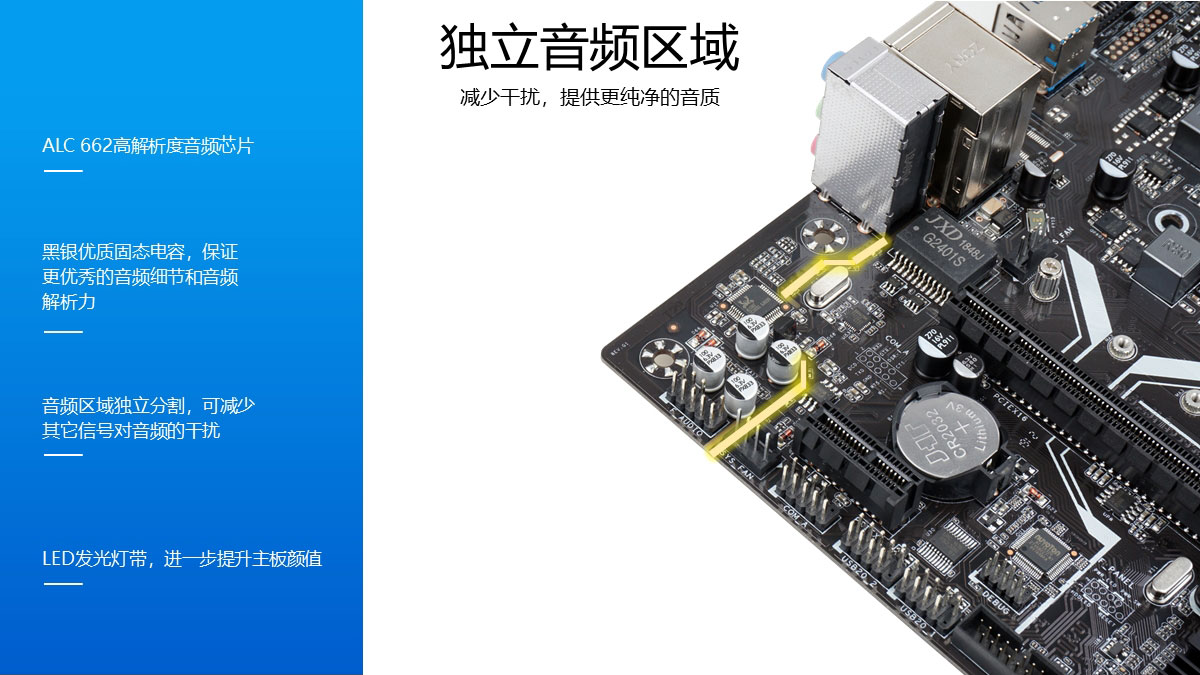

影驰B365M虎将是一块M-ATX小板子，性价比很高，和九代八代酷睿都能搭，一般这种板子的跳线针脚都集中在主板右下角，靠近SATA接口那边，你拿手电筒照一下，能看到一排标着“F_PANEL”或者“PANEL1”字样的针脚，通常有9根针，排列成两排，上面一排5根，下面一排4根，有个别针脚是空着的。
我之前第一次装的时候,眼神不好，差点把针脚数错——这里教你个窍门：看缺针的那一侧，影驰B365M虎将的这块针脚区，左下角那根针是缺的，不是所有板子都这样，但同品牌同系列的大差不差，缺口就是定位标记，你拿插头对齐缺口方向，基本不会歪。
跳线到底怎么插？我按顺序给你捋一遍
先别急着插,把机箱前面板伸出来的那些小插头分好类，机箱自带的无非就是这几样：开机键、重启键、电源指示灯、硬盘指示灯，有些高端机箱还有前置音频和USB，但那些接口形状不一样，防呆设计到位，你很难插错，真正让人头疼的就是前面这四个。
POWER SW（开机键）——最重要的一根线
这根线通常是一对绿色或黑色的双线插头，上面印着“POWER SW”或者“PWRBTN”，对应的主板针脚是 PWR_BTN 和 GND，在影驰B365M虎将上，就是那9根针里，上排左边数第3和第4根（具体看图，不同批次可能有微调，但绝大多数是这里）。
我每次插这个的时候,都习惯先把主板竖起来，从侧面看针脚有没有弯——这板子针脚细，稍微一顶就歪了，歪了再掰回来容易断，那时候就只能哭了，所以插的时候垂直下压，别斜着捅。
RESET SW（重启键）——和开机键长很像，别搞混
这根线一般是白黑双色，印着“RESET SW”或“RSTBTN”，它在主板的针脚位置，恰好就在POWER SW的正下方——下排左边数第3和第4根，其实这两个插头是可以互换的，因为原理都是短路触发，但你要是接反了，开机键就成了重启，重启键成了开机，也不是不能用，但总觉得别扭。
POWER LED（电源指示灯）——有正负极，插反了灯不亮
这个是最容易出问题的,POWER LED是一根蓝色或白色的小单芯插头，有的机箱是分开成两个单独的小针脚，它控制的是机箱上那个常亮的电源指示灯，影驰B365M虎将上对应的位置是上排左边第1和第2根。
这时候就要说正负极的事了。主板针脚上通常会用白色丝印标注“+P LED”和“-P LED”，或者只用一个小三角标出正极，机箱插头上呢？仔细看塑料头子，有一个方向印着小三角箭头或者“+”，那就是正极，插反了不会烧东西，就是灯不亮而已，但你要是追求完美，就对准了再插。
HDD LED（硬盘指示灯）——闪啊闪的那个小红灯
硬盘灯一般印着“HDD LED”或“HD”，位置在下排左边第1和第2根，同样分正负极，这根线插不插其实不影响开机，但有了它，你能看到硬盘在工作，心里踏实，有的朋友装机图省事，这根线干脆不插，机箱前面那个小红灯永远不亮，总觉得少了点灵魂。
影驰B365M虎将跳线接口的常见坑
我总结了几个我身边朋友在这块板子上翻车的点,你注意一下。
第一,针脚旁边没有清晰的丝印，很多主板右下角区域会被SATA接口或者USB针脚占了地方，影驰B365M虎将的印刷字比较小，而且颜色是浅白色，在光线不好时很难看清，建议你拿手机闪光灯照着，或者直接去官网下载电子版说明书放大看——比纸质版清楚一百倍。
第二,机箱插头线材太短，影驰B365M虎将的跳线针脚在主板最右下角，如果你的机箱是那种电源下置的老款式，前面板线材可能不够长，走线就得绕一下，我有一个朋友强行拽线，直接把针脚拽歪了，好在还能用，你要是发现线不够长，别硬来，用延长线或者换个走线路径。
第三,别信“颜色对应”，有些机箱的线材颜色五花八门，红的黑的白的混在一起，我见过最离谱的是一根线身上四种颜色，那根本没法靠颜色判断正负极，所以认准插头上的印刷字符，比看颜色靠谱十倍。
网络上的视频资源：我推荐这几个
既然你搜“影驰b365m虎将主板跳线视频”，那我不妨直说——目前B站和西瓜视频上，专门针对这块板子的跳线视频不算多，但有几个装机up主的通用教程做得很细，你搜索“B365M跳线教程”或者“微星B365M迫击炮跳线”也可以参考，因为针脚定义基本通用，你要的是这块板子专属的，那就搜“影驰B365M虎将装机”或者“影驰B365M虎将开箱”。
我印象里有几个up主,装机猿”和“硬件茶谈”，做过B365系列主板的接线专项，虽然用的是其他牌子，但那个针脚图和正负极的讲解完全可以套用到影驰这块板子上，视频的好处是能看得到插头插下去的那一瞬间方向，对新手来说比文字直观太多。
万一插错了会烧主板吗？
这也是很多兄弟最担心的,我直接告诉你：绝大部分情况下，插错跳线不会烧主板，因为POWER SW和RESET SW本质上是短接触发，正反无所谓，就是开关信号而已；LED灯的正负极反了顶多就是不亮，换回来就好，真正危险的是你把USB前置线和音频线硬塞进跳线针脚——那才可能烧掉南桥。
所以放轻松,大胆试，实在不行就重新拔插，影驰B365M虎将这块板子我折腾了两次，现在闭着眼睛都能摸到那个针脚位置，你就当练手，插一次就记住一辈子。
手动测针脚的小技巧：拿螺丝刀短接
如果你跳线插完了但开不了机,不确定是不是开机键那根线的问题，你可以拿一把平口螺丝刀，拧下机箱侧板，直接去短接主板右下角的PWR_BTN针脚——用金属螺丝刀同时碰那两根针，相当于手动按下开机键，如果能开机，说明主板没问题，是你那个跳线插头或机箱开关坏了，这个方法我用了七八年，从没出过事，但你手别抖，别同时碰其他地方，碰的时候机箱电源建议是关着的，碰完再开机。
影驰B365M虎将的针脚虽然是标准9针,但不同批次板子偶尔有细微差异，你要是拿螺丝刀短接成功了，那接下来就安心处理跳线那头的问题，省得抓瞎。
关于影驰B365M虎将主板跳线视频,我建议你先把文字部分看明白，建立信心，再去找视频对着做，很多视频拍的昏暗模糊，视角又歪，反而把你绕晕，文字配着实物，一步步来，实在卡住了再打开视频看某个具体动作——插头怎么拿”“针脚正脸长什么样”，这样效率最高，如果手头实在找不到那根POWER SW线了，记住一个优先级：能开机的线最要紧，其他的都是锦上添花，机箱前面板那几个针脚，真插不对，大不了以后开机用螺丝刀，又不是不行，对吧？
