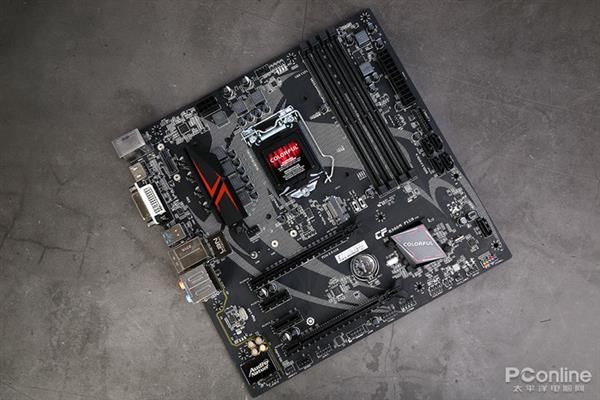

说实话,我第一次接触七彩虹战斧B365M这块主板的时候，心里其实有点打鼓，毕竟B365芯片组在市面上不算最热门的选择，但真上手装了以后发现，这板子其实是给预算有限又想稳定用机的人准备的宝藏型号，今天我就用录视频的思路，把整个安装过程拆解成几个关键步骤，顺便把我在装这块板子时遇到的坑和解决办法一起说出来。
为什么选七彩虹战斧B365M？先聊聊它的定位
在开始动手之前,我想先说说这块板子的脾气，七彩虹战斧B365M用的是Intel B365芯片组，支持LGA1151接口的第八代和第九代酷睿处理器，你没看错，是LGA1151，不是LGA1200，所以如果你手上有i5-9400F或者i7-8700这种CPU，那这板子简直就是量身定做。
它最大的优势是什么？ 是稳定性和性价比，B365芯片组虽然不支持原生USB 3.1 Gen2，但它保留了原生Win7支持，而且战斧系列在供电上做得比很多同价位H310板子扎实，七彩虹给这块板子配了4+2相供电，带个i5不超频完全够用。
缺点也得说： M.2接口只有一条，而且走的还是PCIe 3.0 x4，不支持SATA协议，另外第二个显卡插槽是PCIe 3.0 x4，不是x16，所以别想着组双卡了。
安装前的准备工作：别急着拆封
我先把自己的习惯列出来——每次装机前，我都会在桌上铺一块干净的硬纸板或者塑料垫布，防止静电和划伤桌面，你需要准备的东西：
- 十字螺丝刀（最好是带磁性的，不然小螺丝掉进机箱你哭都来不及）
- 扎带（理线用，没用的话后期机箱乱成蜘蛛网）
- 导热硅脂（如果你买的是散片CPU，盒装自带散热器的话就略过）
- 防静电手环（我不强求，但如果你住在北方干燥地区，还是戴一个吧）
重要提醒： 主板包装盒里有一个I/O挡板，别扔了，很多新手装机时直接把挡板忘在盒子里，装完主板才发现，那时候再装就得拆主板，贼烦。
第一步：安装CPU和散热器（这一步容易翻车）
先把主板平放在桌面上,找到CPU插槽，七彩虹战斧B365M用的是LGA1151插座，打开固定杆的时候要轻一点，别用蛮力。
CPU安装方向： 注意看CPU右下角有个金色三角标记，主板上也有对应的小三角，对准了放下，对，就是对着那个角度，错位的话CPU放不进去，千万别硬压，我见过好几个人把CPU针脚压弯的，那直接废了。
放好CPU后,压下固定杆，这时候你会听到“咔哒”一声，说明卡扣到位了，然后装散热器，原装英特尔散热器自带硅脂，直接扣上去就行，但我个人建议用第三方散热器，比如玄冰400或者利民AX120，价格不贵，温度能低5-8度。
装散热器时注意： 螺丝要对角线锁紧，就是先锁左上，再锁右下，然后左下，再右上，这样能让散热器底座均匀受力，避免CPU被压变形或者硅脂被挤到一边。
第二步：内存条的安装（有讲究）
七彩虹战斧B365M有2条DDR4内存插槽,支持双通道。怎么插双通道？ 如果你只有两条内存，按官方建议插在靠近CPU的第一个和第三个插槽？不，这块板子比较特殊，它的优先双通道是插槽2和插槽4（从CPU方向数起，从左边往右分别是1,2,3,4），我试过插1和3也能点亮，但跑分低了一点点，视频里我建议直接照着说明书来——插第2和第4根槽。
安装力道： 内存条底部有个防呆缺口，对准插槽上的突起，然后垂直均匀用力往下压，直到两边的卡扣自动弹起扣住内存条，听到“啪”一声才算装到位，如果没听到，多半是没装紧，容易导致开机黑屏。
第三步：主板装进机箱（这里有个小窍门）
先把I/O挡板从机箱里面往外卡紧，注意方向，挡板上的开孔要对齐主板接口位置，然后放主板进去的时候，先让I/O接口穿过挡板的孔，再慢慢放平主板，对齐机箱的铜柱。
常见问题： 有些机箱的铜柱位置和主板孔位对不上，七彩虹战斧B365M是M-ATX板型，一共6个螺丝孔，如果机箱铜柱多了或者少了，你得自己调整一下，多了的铜柱用钳子拧掉，少了的话机箱附件盒里能找到备用铜柱。
螺丝拧的时候别拧太紧,感觉拧不动了再稍微带一点力就行，太紧会导致主板板层变形，可能会把电路弄断——虽然概率不大，但没必要冒险。
第四步：电源连接（尤其是主板供电别搞错）
电源线接起来看着眼花缭乱,但只要分清楚几个关键口就行。
| 接口类型 | 位置 | 注意事项 |
|---|---|---|
| 24pin主板供电 | 主板右侧大接口 | 卡扣朝外，对准卡口往下压 |
| 4+4pin CPU供电 | 左上角靠近CPU | 一定要插满8pin，别只插4pin |
| SATA供电 | 硬盘 | 有防呆设计，反了插不进 |
| 显卡供电 | 显卡侧面 | 6+2pin组合，视显卡要求插 |
最容易被忽略的： CPU供电线要走机箱背部走线孔，从主板顶部的开口穿出来，不然线会挡住CPU散热器的风道，我一开始就是懒，直接走正面，结果散热器风扇的线被压住了，开机后风扇一直有异响。
第五步：连接机箱前面板跳线（这块最让人头疼）
说实话,七彩虹战斧B365M的跳线排布对于新手来说不算友好，我录视频的时候专门用特写镜头拍了这部分的接线图，主板上有一个特定的区域叫F_PANEL，一般在主板右下角。
具体接线法：
- PWR_SW（开机键）：两根线，无正负极，插在排针的3和4针（从左上角算起）
- RST（重启键）：插在5和6针
- HDD_LED（硬盘指示灯）：有正负极，白色或黑色线是负极，插在1和3针
- PWR_LED（电源指示灯）：插在2和4针
如果看不懂,我建议你直接看说明书第8页的那张图，比我描述得更清楚，不然接错了顶多是灯不亮或者开关没反应，不会烧主板，别害怕。
前置USB 3.0接口在主板右侧，是一排蓝色的针脚接头，插的时候对准防呆缺口，用力插到底。前置音频接口在左下角，标识为F_AUDIO，也有防呆设计。
第六步：显卡安装（别忘插供电线）
七彩虹战斧B365M有个全尺寸PCIe x16插槽，用来装显卡，先把显卡插槽末端的卡扣按下去打开，然后显卡对准插槽垂直插入，听到“咔哒”一声说明卡扣自动弹起扣住了显卡，然后再上挡板的螺丝固定住。
供电别忘了： 大部分独立显卡需要额外的6pin或8pin供电线，从电源上找对应的线插上，不插显卡供电线的话，开机后屏幕不会有显示，新手经常在这卡住。
第一次开机前的检查清单
装完所有硬件以后,先别急着盖上机箱侧板，我每次都会做个快速检查：
- 所有风扇插头都插上了吗？ CPU风扇插在CPU_FAN，机箱风扇可以插SYS_FAN。
- 内存条装紧了吗？ 两边的卡扣都扣住了。
- 显卡有没有插到底？ 卡口锁住了吗？
- 主板供电和CPU供电都插了吗？ 尤其是CPU旁边那个8pin。
- 电源线插墙了吗？电源开关拨到“I”了吗？
然后短接开机跳线,或者按机箱上的开机键，如果看到风扇转了，主板上有灯亮，恭喜你——成功了一大半，如果点不亮，别慌，先清一次CMOS，七彩虹战斧B365M主板上有个CLR_CMOS跳线，短接几秒就能重置BIOS设置，很多小问题靠这招能解决。
装机过程中的常见问题（我踩过的坑）
问题1：开机后反复重启，或者黑屏。 大概率是内存没插好，或者CPU供电线没插稳，拔了重插试试。
问题2：开机后风扇转，但显示器没信号。 先看看显卡供电插没插，然后检查显示器插头是插在显卡上不是主板上，插主板上的话，用独立显卡是没输出的。
问题3：M.2硬盘识别不到。 七彩虹战斧B365M的M.2接口走的是PCH提供的PCIe通道，如果你装了SATA协议的M.2，那确实识别不了，得换NVMe固态，另外BIOS里需要把M.2接口从Disabled改成Auto才行。
收尾的话
这板子我前前后后装了四台机器,说实话没有遇到硬伤，唯一不满意的地方是BIOS界面设计得有点复古，但只要你会调内存频率和启动项顺序，日常用完全没问题，最后分享一个我录视频时用的方法——手机放面前，边装边解说，这样做的好处是事后回看能发现哪里操作不规范，也算是自我检查。
反正装机这事就是个熟能生巧的过程,第一次装不完美很正常，七彩虹战斧B365M这板子皮实耐造，比那些丐到不行的主板靠谱多了，你慢慢装，别着急，装完一次以后就能闭着眼睛来了。
