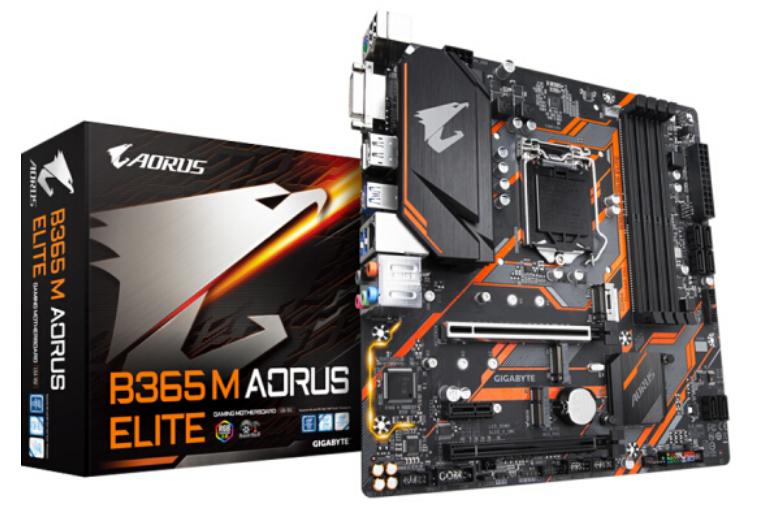

你手里这块技嘉B365M小雕（全称技嘉B365M AORUS ELITE）说实话挺经典的，现在二手市场上还能看到不少人淘来配9400F或者9600KF，翻来覆去刷那些“技嘉B365M小雕外接风扇视频”，总感觉看得迷迷糊糊的？今儿咱不用官方那种硬邦邦的说明书语气，就边想边聊,把外接风扇这事儿掰开揉碎讲明白。
为什么要研究外接风扇？主板上有几个口？
先别急着看视频，咱们得先搞清硬件底子，我一开始也纳闷：B365M小雕板子上一共就那么几个风扇接口，到底够不够用？拿尺子量了量,实际数了一遍：
| 接口类型 | 数量 | 位置 | 说明 |
|---|---|---|---|
| CPU_FAN | 1个 | 右上角 | 接CPU散热器风扇，必须插 |
| SYS_FAN1 | 1个 | 靠近CPU | 接机箱后置或前置风扇 |
| SYS_FAN2 | 1个 | 主板底部 | 第二个机箱风扇接口 |
所以你看，3个原生接口，对多数人装两三个机箱风扇是够的，但如果你像我一样，机箱里塞了4个风扇甚至更多，那就得想办法了——这也是为什么那么多“技嘉B365M小雕外接风扇视频”教人怎么搞扩展。
外接风扇视频里常见的三种方案，哪个靠谱？
刷了大概十来个视频，总结下来无非三种路子，咱一个个讲清楚,免得被带偏。
用一分二线（PWM分线器）
这是最简单粗暴的法子，一根线从主板SYS_FAN口出来，分成两个甚至三个风扇接头。优点就是便宜，几块钱解决，但注意：一个主板接口供电有上限（通常是1A，约12W），算下来最多接3个普通12V 0.2A的风扇，再多就带不动了,搞不好烧接口。
直接接电源大D口或SATA供电
有些风扇带大4Pin或SATA供电头，直接插电源上，转速全速，没有任何调速，适合那种不在乎噪音、追求风量的场景（比如暴力扇吹硬盘笼）。但B365M小雕的智能调速功能在这路风扇上完全失效，风扇会一直呼呼转,晚上有点吵。
外接风扇控制器/集线器
这是我研究了所有“技嘉B365M小雕外接风扇视频”后觉得最靠谱的方案，买个带SATA供电的PWM集线器，供电直接从电源走，信号线只接主板一个SYS_FAN口，这样既能用BIOS或Smart Fan 5软件控制转速，又不担心供电不够。缺点是多花几十块钱，机箱里多根线，得理一理。
具体接线到底怎么接？边看视频边操作
说句实在话，光看“技嘉B365M小雕外接风扇视频”容易犯迷糊——因为视频一快你就忘了哪根是哪根，我建议你跟着下面这几步走,边看边动手：
- 关机断电，拔掉所有电源线,按几下机箱开关放静电。
- 找到B365M小雕底部那几个SYS_FAN接口，用手机拍个照，记清楚哪个是SYS_FAN1哪个是SYS_FAN2。它们长得一样，但位置不同。
- 如果你用一分二线：把风扇接好，插到其中一个SYS_FAN口，剩下的风扇如果没地方接,就再买一根一分二。
- 如果你用集线器：把集线器供电线插到电源的空余SATA或大D口上，集线器上的4Pin信号线插到主板的SYS_FAN1（一般默认是智能调速口）,其余风扇全接集线器上。
- 通电开机，进BIOS（按Del键），找到Smart Fan 5设置，看看所有风扇的转速是不是都能识别到，如果某个风扇显示0转,那就是线没插牢或者集线器没供电。
有个坑要注意：B365M小雕的SYS_FAN接口默认是PWM模式（4针），但有些便宜风扇是3针电压调速，如果接上去发现风扇不转或者全速转，得进BIOS把那个接口模式从PWM改成Voltage，这个在“技嘉B365M小雕外接风扇视频”里八成会提到。
软件层面怎么玩？Smart Fan 5的隐藏用法
光硬件接好不算完，技嘉的Smart Fan 5才是精髓，我试过，在Windows里装APP Center然后打开System Information Viewer,可以自定义温度曲线。
- 设置CPU温度50度以下,所有SYS_FAN转速30%
- 超过70度,拉满到100%
- 用曲线图的方式调，比BIOS里直观不少
不过注意，如果外接风扇用了集线器，Smart Fan 5里只会显示接集线器那一个接口的风扇转速（如果有PWM信号回传的话），别担心,实际所有风扇的转速都会跟着那个接口的PWM信号一起变。
几个容易被忽略的细节
- 机箱风道设计：外接风扇再多，乱吹也没用，前下进风、后上出风是基本原则。我之前试过把两个风扇都装侧面，结果CPU温度没降多少，机箱里全是灰。
- 噪音问题：B365M小雕的PWM调速范围挺宽的，但如果你用的风扇本身噪音就大（比如一些便宜无牌风扇），插上电源高转速时嗡嗡响，神仙主板也没辙。建议买风扇时看看噪音值，低于25dB勉强接受，20dB以下才安静。
- 保修问题：一分二线和集线器基本不影响保修，但你要是在主板上硬改接口或者自己焊接，那就不好说了。别干那种事，得不偿失。
我看了好几个播放量靠前的“技嘉B365M小雕外接风扇视频”，发现博主们用的设备其实都挺简单，有个哥们甚至用扎带把集线器固定在机箱背板上，看起来走线水平一般般，但实际效果挺好，你也不用担心自己手笨，只要接口对齐，轻轻插到底，听到“咔哒”一声就稳了。
最后补一句：如果你发现在BIOS里调了转速但风扇死活不转，试试把风扇平放或者换个接口。我遇到过一次，是风扇的4根针有一根歪了，拿镊子掰正就解决了。 这种事拍照发网上没人理你,自己动手反倒更快。
现在拿起你那个B365M小雕，看看机箱里风扇想怎么接吧，不用太纠结于完美走线,先把风通起来再说。
