为什么你需要这个教程？
说实话,我自己第一次装机的时候也被华硕B365M主板上那一堆密密麻麻的插针搞懵过，尤其是前置面板那几根小线，什么电源开关、复位、硬盘灯、电源灯，线头上标的英文缩写看都看不懂，网上找视频吧，有的拍得太快看不清，有的讲得太复杂，我踩了好几次坑之后，才决定用Golang写一篇超详细的图文指南，确保你跟着做就能一次点亮。
先认准华硕B365M主板上的关键接口
华硕B365M这块板子,接口布局其实挺清晰的，你要是把主板平放在桌面上，目光聚焦在右下角那一块区域，那里集中了所有你需要插的跳线，我先把最关键的几个接口用表格给你列出来，你对照着主板上印刷的字母找就行。
| 接口名称 | 主板上的标注 | 通常位置 | 针数 |
|---|---|---|---|
| 前置面板跳线 | F_PANEL | 右下角 | 9针 |
| USB 2.0前置 | USB1112 | F_PANEL旁边 | 9针 |
| USB 3.0前置 | USB3_12 | 主板右侧边缘 | 19针 |
| 音频前置 | AAFP | 左下角靠近PCIe槽 | 9针 |
| 主板供电 | EATXPWR | 主板右侧 | 24针 |
| CPU供电 | EATX12V | CPU左上角 | 8针 |
这张表你先存着,后面每一步都会用到。我强烈建议你用手机拍一张清晰的主板全貌图，然后放大来看，因为有些印刷字实在太小。
第一步：先把大供电线插牢
24针主供电线，对准卡扣再用力
华硕B365M的24针供电接口在主板右边,防呆设计的卡扣朝外，你拿电源上的24针线，注意看插头一侧有个凸起的卡子，要跟主板插座上的凹槽对齐，这里有个容易犯的错：很多人以为要垂直按下去，其实稍微倾斜一点让卡扣先卡住一端，再用力压另一端，听到“咔”一声才叫插到位，我见过有人插歪了硬按，结果把主板针脚弄弯了。
4+4针CPU供电，别插反了
CPU供电接口在CPU插座的左上角,华硕B365M是8针设计，你电源线上如果是4+4分体的，就并在一起插进去。这两个4针插头形状不一样，有一个突出的卡槽跟另一个凹陷的对应，只有方向对了才能插进去，你要是觉得插不进去，千万别蛮干，转个方向试试。
第二步：前置面板跳线——整篇最难的部分
先看懂F_PANEL的针脚定义
华硕B365M的F_PANEL是9针排列,缺了一根针（右数第二列下方那个空缺），缺针位置就是定位点，我直接给你画个对照表，你拿主板对着看：
| 列 | 上方针脚（行1） | 下方针脚（行2） |
|---|---|---|
| 左1 | +PWR_LED（电源灯正极） | +PWR_LED（电源灯负极） |
| 左2 | +PWRSW（电源开关） | GND（接地） |
| 左3 | +HDD_LED（硬盘灯正极） | -HDD_LED（硬盘灯负极） |
| 左4 | +RST（复位开关） | GND（接地） |
| 左5 | （空） | （空） |
要注意的是,华硕的跳线针脚顺序跟有些品牌不一样。机箱里那几根小线头，上面印的字符你得看仔细：
- POWER SW 或 PWR：插在左2列的上方和下方
- RESET SW 或 RST：插在左4列的上方和下方
- POWER LED 或 PWR LED：插在左1列的上方（+）和下方（-）
- HDD LED 或 HD_LED：插在左3列的上方（+）和下方（-）
你要是分不清正负极怎么办？电源灯和硬盘灯有极性，插反了灯不亮，但不会烧硬件，开关和复位线没有极性，随便插，我插电源灯的时候习惯先把+极插在上排，-极插在下排，这样跟主板上印刷的“+”号方向一致。
我建议你按这个顺序插
- 先插电源开关(PWR SW)——这两根线最粗最好认
- 再插复位开关(RESET SW)——跟电源开关很像但字不同
- 接着插电源灯(PWR LED)——注意分正负
- 最后插硬盘灯(HDD LED)——也是分正负
我的血泪教训：插跳线的时候手千万别抖，把针脚弄歪了一根就得用镊子轻轻掰回来，特别折腾，你要是觉得手抖，可以拿个放大镜或者用手机微距镜头拍着看，我个人习惯是先用手指捏住插头两侧，对准针脚后垂直往下按，不用太大力气。
第三步：前置USB接口，有防呆设计但也可能插错
USB 3.0前置接口
华硕B365M有两个USB3.0前置接口，一个在主板右侧边缘（USB3_12），一个可能在底部，这个19针接口有个非常明显的防呆缺口——插头一侧是平的，另一侧有凸起，跟主板插座上的凸起对应，有些机箱的USB3.0线材比较硬，你插的时候要对准角度，我第一次插的时候因为没对准，把第一排针脚压弯了两根，后来用镊子掰直才搞定。我建议你先对准接口的左边或右边缺口，再慢慢压进去，听到咔哒一声才算插好。
USB 2.0前置接口
USB2.0是9针，华硕B365M上一般标着“USB1112”或“USB1314”，这个接口也是防呆设计，但是它的防呆是缺一根针——插头第9针位置是空的，只有8根针，你插的时候注意看主板插座上哪个位置没有针，把插头对应的空缺位置对着那个空位就行，要是你插反了，会发现插头塞不进去，这时候别用力，转180度再试。
第四步：前置音频接口（AAFP）

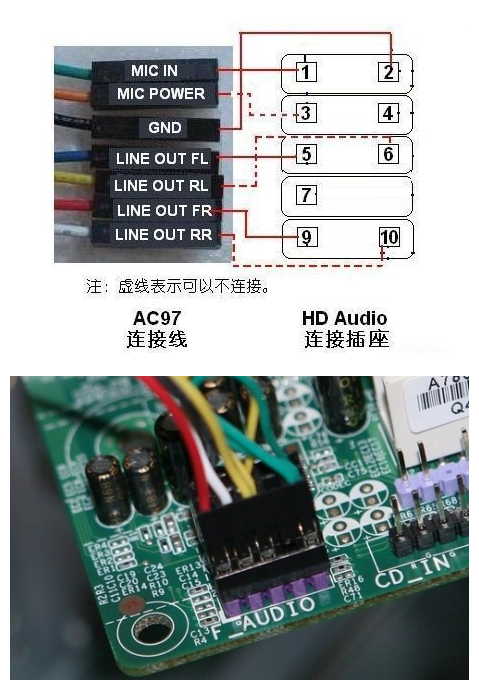

华硕B365M的前置音频接口在左下角,标着“AAFP”，这个接口是10针但实际用了9针，缺的是第8针（中间那排右边第二个），机箱里出来的音频线叫“AC97”或“HD Audio”，现在的机箱基本都是HD Audio，你把线插进去的时候注意两点：
- 插头方向：接口一端有缺口，线材插头上也有对应的凸起
- 完全插到底：有时候插一半也能卡住，但可能没声音
我遇到过一种情况：插好了但前置麦克风没声音，进系统后发现音频管理器里默认把前面板检测关掉了，这个不怪主板，是驱动设置的问题，你装完系统后去Realtek音频管理器里把“禁用前面板插孔检测”勾上就行。
第五步：机箱风扇插哪？
华硕B365M上有几个风扇接口：
- CPU_FAN：CPU散热器风扇，必插，不插开机报错
- CHA_FAN1、CHA_FAN2：机箱风扇接口，4针PWM
CPU_FAN在CPU插座的右上角,很好找。它也是防呆设计，但你得注意插头的卡槽方向，有些主板CPU_FAN的4针排列跟普通风扇不一样，你插不进去就转一下方向，机箱风扇接口一般在主板中下部，你对着说明书找就行。
风扇插头小知识
现在风扇插头有3针和4针两种,4针支持PWM调速，插在4针接口上可以自动变速，3针的插在4针接口上也能用，只是不能调速度。你要是给机箱买了贵一点的静音风扇，记得查一下接口类型，别买错了。
第六步：SATA硬盘和M.2固态
华硕B365M有6个SATA接口,在主板右侧排列，SATA线也是防呆的，L型接口，对准了插进去就行了。注意SATA线的顺序：如果你用M.2固态硬盘在第二个M.2插槽，可能会占用SATA5和SATA6接口，装系统的时候最好把系统盘插在SATA1上（最上面那个口），这样BIOS默认先认它。
M.2固态硬盘插在主板自带的M.2接口上，华硕B365M有两个M.2插槽：一个在CPU下方（第一插槽），一个在主板底部（第二插槽）。把固态斜着插入插槽，大约30度角，然后往下按平，用螺丝固定住固定卡扣，装完M.2后别忘了在BIOS里检查一下识别正常。
第七步：装好开机前检查一遍
你把所有线插好后,别急着盖上机箱侧板，我建议你做这几个检查：
- 24针主供电插紧了没有？用手轻轻晃一晃看有没有松动
- CPU供电的8针插头卡扣扣上了吗？
- 前置跳线每一个都确认了一遍位置？拿手机拍下照片跟教程对照
- 显卡插到位了吗？显卡的辅助供电线插了吗？（华硕B365M没有集显输出，必须插独立显卡）
- 内存条确认插紧了？两边卡扣都自动弹起并扣住了
最后再强调一次：前置电源灯和硬盘灯如果插反了极性，灯就是不亮但进系统正常，这时候你关机把跳线拔出来，把正负极对调一下就行，不要因为这个就觉得主板坏了，我当初可是因为这个折腾了半小时。
好了,插线工作完成，剩下就是通电测试、装系统了，你按这些步骤来，华硕B365M这块板子基本不会给你整什么幺蛾子，要是中间哪个环节卡住了，就回头再对照一下表格，心平气和地搞，别急。
