说实话，我第一次拿到七彩虹主板b365的时候，对着那堆密密麻麻的针脚，脑子是真的懵了一下，尤其是那些前置面板的跳线——电源开关、复位键、硬盘灯、电源灯，一根一根的小线，上面还印着英文缩写，你说它复杂吧，其实就那么几个针；你说它简单吧，插错一根机器就点不亮，这篇文章就是我当时折腾出来的经验总结，配合我写的一份“文字版视频教程”,希望能帮你省掉半小时摸索时间。
准备好这些东西再动手
在开始接线之前，先把工具和配件理一理，七彩虹主板b365这块板子，接口布局和大多数ATX板型差不多,但有它自己的一些小脾气。
| 需要准备的东西 | 具体说明 |
|---|---|
| 七彩虹主板b365 | 确认型号（比如CVN B365M GAMING PRO或战斧系列） |
| 机箱 | 确保前面板跳线完好 |
| 螺丝刀 | 十字螺丝刀，最好带磁吸 |
| 电源 | 至少要有一根24针主供电线和一根8针CPU供电线 |
| 说明书 | 七彩虹官网可以下载PDF版，建议提前看一眼第2-3页的接口图 |
有件事必须提醒你：接线前一定要断电，不是关机就行，是把电源线从插座上拔掉，或者把电源背面的开关拨到“O”的位置，我第一次装机时就是因为没断电，手一抖把复位键线怼歪了，主板直接短路，烧了一个针脚,血的教训。
第一步：认识七彩虹主板b365上的关键接口
打开机箱侧板，把主板平放在主板托架上，七彩虹b365的接口布局大致是这样：CPU插槽在左上角，内存插槽在右上，24针电源接口在最右侧边缘，你找跳线针脚的时候，看主板右下角，那里有一排标着“F_PANEL”或者“JFP1”的针脚，通常由9根针组成，排成两排，上排5根,下排4根。
上排5根针从左到右分别是：电源LED正极、电源LED负极、电源开关、复位键、空针（就是没有针的那个位置，用来定位），下排4根针从左到右是：电源LED正极（备用）、硬盘LED正极、硬盘LED负极、复位键负极，不同品牌机箱的线序可能微调,但七彩虹b365的这套布局算是比较标准的。
拿你的机箱前面板线束来看看,上面应该有标注：
- Power SW（电源开关）
- Reset SW（复位键）
- Power LED（电源指示灯,分正负极）
- HDD LED（硬盘指示灯,分正负极）
这些线头都是两针的，只有Power LED可能是一组两针或三针的，别被数量吓到,一根一根插就行。
第二步：电源开关和复位键怎么接？
电源开关（Power SW）是两根线，不分正负极，找到机箱线上标着“Power SW”的那个插头，对准主板上标着“PWR_SW”或“PWR BTN”的那两个针，直接插下去，力度别太大，感觉到卡扣轻轻扣上就好，如果插反了，机器会点不亮，但不会烧东西,换过来就行。
复位键（Reset SW）也是两根线，不分正负极，找机箱线上标“Reset SW”的插头，插到主板上标“RESET”的那两个针，位置就在电源开关针脚的右边——上排的第四和第五根针（注意第五根其实是空针，所以复位键实际占用第四根针和它旁边的位置）。
一个小贴士
如果你发现自己机箱的复位键线特别短，别硬拉，可以先把主板上的其他线缆理一理，给机箱线留出更多空间，有些机箱的复位键线确实只有七八厘米长，七彩虹b365的跳线针脚又在板子最右下角，走线稍微有点远，我那次装机，线不够长，最后把前置USB 3.0线绕了一下才够着。
第三步：电源指示灯和硬盘指示灯，正负极别搞反
这两根线最让人头大，机箱线上的Power LED和HDD LED，通常会用颜色区分正负极：白色或灰色线是负极（－），彩色线是正极（＋），比如红色配白色，红色就是正极，白色是负极，但不同机箱厂家配色可能不同，比如酷妈的机箱就用蓝色配白色，保险起见，看插头背面有没有一个小小的“+”或“-”标记。
电源指示灯（Power LED）：机箱线上标“Power LED”或“PLED”，七彩虹b365上对应的针脚在跳线区的上排第一和第二根针，第一根是正极，第二根是负极，插的时候，正极线对准主板上的“+”，负极线对准“-”，插反了灯不亮，但不会烧,重新插一下就行。
硬盘指示灯（HDD LED）：机箱线上标“HDD LED”或“HLED”，对应下排的第二根（正极）和第三根（负极），同样，正极对准主板上的“+”。
这里有个容易踩的坑：有些机箱的电源指示灯是三根线的，中间那根是空线，这种情况你只用插两边的线，中间的悬空不管，我见过有人把三根线全怼进去,结果主板针脚歪了一根。
第四步：其他需要接的线，一个都不能少
跳线接完后，别急着盖机箱侧板,七彩虹主板b365还有几根重要线要接：
-
24针主供电线：电源上最粗的那根线，插在主板的右侧，接口有防呆设计，缺口对好，用力按下去，听到“咔”一声才算到位，我刚开始装机时没按到底，机器通电后风扇转一秒就停,差点以为是主板坏了。
-
8针CPU供电线：在CPU插槽左上角，靠近背部接口的位置，七彩虹b365的CPU供电一般是8针，有些型号是4+4针组合，插的时候注意卡扣方向,跟24针一样要按到底。
-

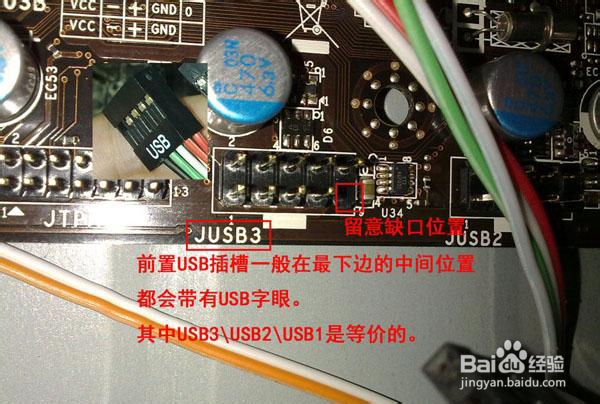

前置USB 3.0线：主板右边有个蓝色的扁接口，比较宽，这个线插的时候要注意，针脚很脆，如果插歪了容易弯针，我建议先对准，然后均匀用力,不要一边高一边低。
-
音频线和前置USB 2.0线：音频线（HD Audio）在最左下角，USB 2.0在主板底部中央，音频线接口有一个缺口的定位，反了插不进去,这个倒是不容易出错。
第五步：正式通电前，检查这3个关键点
接线完成后，先别急着通电,花两分钟做一次简单检查：
- 检查跳线有没有插满：用手机手电筒照一下跳线区，确保每个针脚都插了对应的线，没有遗漏，尤其是Power SW,忘了它机器点不亮。
- 检查所有供电接口：24针和8针有没有按到底？用手轻轻拨一下，如果线一碰就动,说明没卡紧。
- 检查有没有多余螺丝掉在主板上：有些机箱螺丝很小，掉在主板上通电后可能会造成短路，我就干过这种蠢事——一颗螺丝卡在主板和机箱之间，开机后冒了一下烟，还好只是烧了一根硬盘线,主板没事。
确认没问题后，插上电源线，按机箱上的电源键，如果风扇转起来，主板灯亮，恭喜你，跳线接对了，如果没反应，别慌，拔掉电源，重新检查Power SW那两根线有没有插反或者没插到位，七彩虹b365的跳线针脚很小，有时候看似插进去了其实没接触上,压紧一点就好。
如果灯不亮但机器能正常启动，那多半是Power LED或HDD LED的正负极插反了，换过来就行了，硬盘灯不亮影响不大，但电源灯不亮平时用起来总觉得少点什么,能调还是调一下。
最后闲扯两句
接线这事儿，真没那么玄乎，七彩虹b365这块板子我前后摸过三次，每次装机都发现一点小细节：比如不同批次的主板跳线针脚位置标注可能有点偏差，但右下角的F_PANEL区域位置是固定的，还有就是机箱和主板之间的配合问题——有些机箱的跳线线束做得太长，绕来绕去显得乱；有些又太短，必须走最短路径，遇到短的线，别强行拉，把机箱里其他线缆往旁边理一理,给这根线让条路。
我第一台自己装的电脑就是七彩虹b365配i5-9400F，当时跳线那一步折腾了快四十分钟，后来帮朋友装第二台的时候，十五分钟搞定线缆部分，不是因为我变聪明了，而是因为踩过坑，知道该注意什么，你第一次接跳线花点时间很正常，接完之后那种成就感,比玩游戏还带劲。
反正你现在手上有这块板子，按我说的步骤走一遍，应该不会太难，如果中途遇到什么问题，翻翻主板附带的说明书，或者去七彩虹官网找你这块主板的具体跳线图，上面画得很清楚，好好干,等着看你点亮机器的那一刻。
