为啥要专门聊这块主板的插线？
说实话，我第一次拿到昂达B365SD4这块主板的时候，看着那一排排密密麻麻的针脚，心里也是咯噔一下，尤其是我这种喜欢自己动手装机的老玩家，最怕的就是前面板那几根线——电源开关、重启、硬盘灯、电源灯，你要是插错了，开机键按了没反应,那心情简直了。

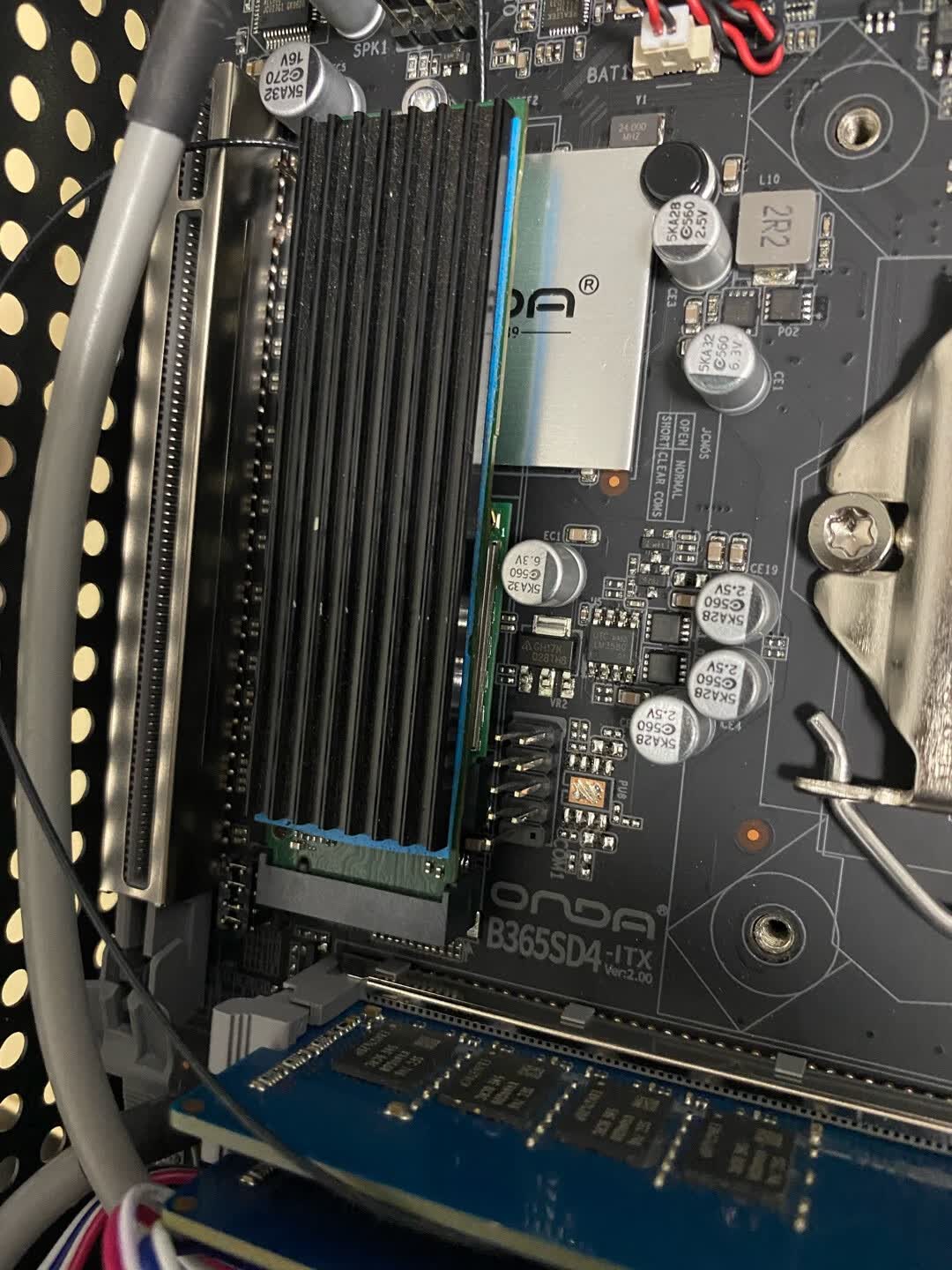

昂达B365SD4这块板子，说实话在入门级市场卖得挺好，支持LGA1151接口的八代九代酷睿，带DDR4内存槽，还有M.2接口，性价比不错，但是它的主板说明书那叫一个简略，就一张纸，上面画了个小图，字小得跟蚂蚁似的，所以很多人买了这块板子,最后卡在最基础的插线上。
我今天就用自己的经验，加上参考了一些网上视频教程（比如B站那些装机UP主的实操视频），把这块主板的插线讲透，你放心，我不讲什么高大上的理论，就是大白话+手把手。
昂达B365SD4主板的关键接口一览
先看看这板子上跟插线相关的几个重要位置,我直接拿我做笔记的习惯来列：
- 24pin主供电接口：主板右侧，最大的那个插槽，电源线最粗的那根插这里
- 8pin CPU供电：主板左上角，靠近CPU位置，别跟显卡供电搞混了
- SATA接口：主板右下侧，4个，竖着排，接硬盘用的
- 前面板跳线（F_PANEL）：主板右下角，这是最容易搞混的地方
- USB2.0/3.0前置接口：分别在主板边缘，形状不一样，基本防呆设计
最容易出错的：前面板跳线到底怎么插？
前面板跳线就是我们从机箱前面板延伸出来的几根小线，上面写着POWER SW（电源开关）、RESET SW（重启）、HDD LED（硬盘指示灯）、POWER LED（电源指示灯），昂达B365SD4的这个接口在主板右下角,标注为F_PANEL。
我回忆了一下，上次我帮朋友装机,这块板子的针脚排列是：
| 针脚编号 | 功能 | 极性注意 |
|---|---|---|
| 1-2 | 电源指示灯（POWER LED） | 正极在1号针（+） |
| 3-4 | 无连接或保留 | 一般别插 |
| 5-6 | 电源开关（POWER SW） | 无极性，随便插 |
| 7-8 | 重启开关（RESET SW） | 无极性，随便插 |
| 9-10 | 硬盘指示灯（HDD LED） | 正极在9号针（+） |
注意：不同批次的主板针脚定义可能有细微差别，但昂达B365SD4基本就是这个布局。
我个人的插线顺序（供你参考）：
- 先插POWER SW（5-6针），这两根线一般是一对，不分正反，插上就行
- 再插RESET SW（7-8针），同样不分正反，随便插
- 然后插POWER LED（1-2针），这个要注意正负极，一般白色线是负极，彩色线是正极，如果不亮就反过来插
- 最后插HDD LED（9-10针），同样注意正负极
一个小技巧
如果你不确定正负极，可以先插上去开机试一下，灯不亮？那就关机，拔下来转个方向再插，电源开关和重启开关不用管极性，所以这部分不会烧东西,放心试。
其他常见插线问题
前置音频接口（F_AUDIO）
这个插口在主板左下角，形状是不对称的，基本上只有一种插法，你机箱前面板引出来的那根线叫HD AUDIO，直接对准插下去就行，如果插不进，别硬来,看看是不是方向反了。
前置USB接口
昂达B365SD4一般带一个USB3.0前置接口（蓝色，有19个针脚）和一个USB2.0前置接口（黑色，9个针脚），这两个接口都有防呆设计，错位了插不进去，你要是觉得插不进去，别用力,转个180度再试。
CPU风扇接口（CPU_FAN）
这个在CPU插槽旁边，4针的，你插的时候注意对齐那个小卡扣，不要插到主板其他3针的SYS_FAN上，虽然也能转,但温控功能会受影响。
最后一点真心话
插线这事，说难也难，说简单也简单，我第一次装机的时候也插错过，开机没反应，找了半天发现是POWER SW插到了旁边两个针脚上，后来我看了一些视频教程，比如硬件茶谈、装机猿他们的视频,才慢慢搞明白。
昂达B365SD4主板这块板子，总的来说做工还算扎实，就是说明书太敷衍了，你如果卡在插线上，别急，把机箱那几根小线拎出来，对着我上面那个表格，一根一根插,准没错。
对了，还有一点：插线之前记得先放静电，摸一下暖气片或者水龙头，手一抖，主板干报废,那可就得不偿失了。
好了，就聊这么多，你照着上面说的试一下,应该两分钟就能搞定前面板接线了。
