认识我的人都知道,我这个人装机有个毛病——最怕的就是主板接线，尤其是那种针脚密密麻麻的小跳线，每次看到就头大，上次帮朋友装机，用的是七彩虹B365M HD主板，结果光是前面板开关那排针脚，我愣是拿着说明书看了十分钟，后来他说你不如拍个视频算了，我就真拍了一个，今天把这套接线思路写成文字，希望对你有帮助。
其实七彩虹这块板子设计还算友好,但新手容易栽在三个地方：电源线方向、前置面板跳线、还有那些奇奇怪怪的USB和音频接口，咱一个一个来。
首先认准这块板子的“脸”

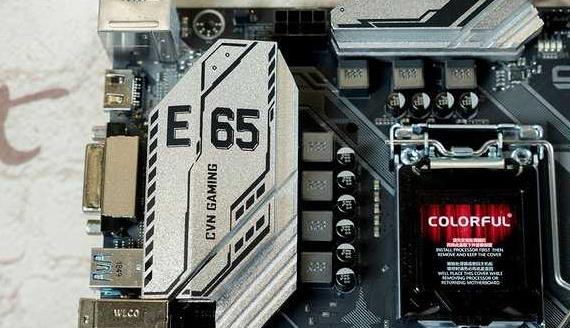

七彩虹B365M HD是一块Micro-ATX小板，说实话现在市面上还在用B365芯片组的不多，但这块板子胜在兼容性好、价格实在，它的CPU插槽是LGA 1151，支持第八代和第九代酷睿，注意只支持Coffee Lake架构，别买错CPU。
板子左上角是CPU供电,一般是4+4针或者单8针，最右边是24针主供电，这个很好认，插反了也插不进去，板子右下角有一排密密麻麻的针脚，那是前面板跳线区，新手最头疼的地方，别怕，我们一步一步来。
主供电和CPU供电：大力出奇迹，但别瞎用力
先接24针主供电，这个插座在板子右侧中间位置。注意卡扣方向，电源线上那个扣子要对准主板插座的凸起部分，听到“咔哒”一声就到位了，我见过有人插反了硬怼，结果把针脚怼弯了，所以先对准，再用力。
然后是CPU供电，在左上角，七彩虹这块板子给的是4+4针插座，但实际只需要插4针就能跑，我个人的习惯是能插满就插满，毕竟现在i5 i7功耗不低，多一点供电总归稳当，这个也是有防呆设计的，方向错了插不进去，这点你放心。
前置面板跳线：这块板子的“老大难”
来,深呼吸，我们面对这个最让人抓狂的部分。
七彩虹B365M HD的前置面板跳线位于板子右下角，是一排4列、两排的针脚，其实对照说明书一目了然，但很多人说明书早丢了，我教你个口诀：
左上复位，右上电源，左下硬盘灯，右下电源灯。
- 电源开关（PWR_SW）：插在左上角那两根针，这个不分正负极，闭着眼睛插都行。
- 复位开关（RST_SW）：右上角那两根，也不分正负极。
- 电源指示灯（PWR_LED）：右下角，这个分正负极，通常白色线是负极，彩色线是正极。
- 硬盘指示灯（HDD_LED）：左下角，同样分正负极。
有的机箱可能把电源灯和硬盘灯做成三针的，别慌，中间那针是空脚，把两边的对应好就行。
我当时拍视频就是在这卡了壳,后来发现最笨的办法反而最有效：把主板反过来看背面，针脚旁边有丝印标记，虽然字小点，但仔细看能看清。
USB和音频：插错也能用，但不好使
前置USB 3.0接口在板子右侧，是一个长条形的插座，有19个针脚，这个有防呆口，插不进去就别硬来。注意线材上那个凸起要对准插座的缺口。
前置USB 2.0接口通常在板子底部，一排9针，这个最容易犯的错误是插反了，虽然有防呆，但有些质量一般的机箱线可能会变形，我教你们一招：看针脚数，USB 2.0是上面5针，下面4针，缺的那个角就是方向标记。
前置音频接口（HD Audio）在板子左下角，9针，缺一针，这个也是防呆的，但有个细节：有些老机箱用的是AC97标准，插上去也会响，但可能出现噪音，建议看看机箱说明书，现在主流都是HDAudio。
风扇和SATA：容易被忽略的小细节
CPU风扇接口在板子左上角，紧挨着CPU插槽，一般是4针的，支持PWM调速，注意，有个别散热器送的风扇是3针的，插也能插，就是不能智能调速，会一直全速跑，我的建议是：能买4针风扇就别买3针的，噪音差很多。
机箱风扇接口这块板子只给了一个4针，如果想加多个风扇，建议买根一分二线，别都往主板上怼。
SATA接口是4个，在板子右侧，我建议优先用SATA 0和SATA 1，一般是最稳定、速度最快的两个口，接硬盘的时候注意先插数据线，再插电源线，不然空间不够不好下手。
我就按这个顺序接线，一次点亮没问题
我把自己的接线顺序写在下面,你可以照着来：
| 步骤 | 注意事项 | |
|---|---|---|
| 1 | 24针主供电 | 卡扣对齐，按压到位 |
| 2 | CPU 4+4针供电 | 防呆设计，方向对即可 |
| 3 | CPU风扇插头 | 对准防呆口，4针最好 |
| 4 | 前面板跳线 | 先插开关，再插灯线 |
| 5 | 前置USB 3.0/2.0 | 注意缺口对齐 |
| 6 | 前置音频 | 9针插满，HD Audio优先 |
| 7 | SATA硬盘 | 先数据线后电源线 |
| 8 | 机箱风扇 | 一分二线提前准备好 |
我装机这么多年,十个机器有八个不亮，都是跳线或内存没插好。建议接好所有线后，先不盖侧板，通电测试一下，电源灯亮了，风扇转了，屏幕上出现Logo，再确认一下开机键是否正常，然后装机。
一些你可能不知道的“小秘密”
- 这块板子的CMOS电池在显卡插槽下面，如果以后电脑时间不对或者BIOS乱码，抠电池的时候可能得先拆显卡。
- M.2接口在板子正面，只支持PCI-E通道的NVMe固态，不支持SATA协议的M.2，如果你手里有SATA M.2固态，是插不上去的。
- 板载网卡是Realtek 8111H，1000M网卡，win10下基本免驱，但建议装官网驱动，不然偶尔掉线。
- 声卡是ALC662，支持5.1声道，但要装驱动才能用后置接口。
- 如果你想给BIOS升级，去七彩虹官网下载，放到U盘里，开机按DEL进BIOS，选U盘升级就行，注意不要断电。
接线中的“玄学”与“科学”
有时候你明明按照步骤来了,电脑就是不开机，这时候别急，先把所有线都拔了，只留CPU、内存、电源，用螺丝刀短接一下PWR_SW那两根针，看主板是否反应，如果能点亮，说明前置面板的跳线接错了，再重新对一遍。
我遇到过最搞笑的一次,是朋友把硬盘灯插到了复位开关上，结果一开机就无限重启。所以多检查一遍总没错。
写在最后的一点心里话
拍那个接线视频之前,我其实挺焦虑的，怕自己搞错反而误导别人，但后来想通了，装机这件事，没有人是天生就会的，我第一台电脑装完，螺丝刀掉机箱里短路了，主板换了一片，现在想想都是经验。
七彩虹B365M HD这块板子虽然不算新，但性价比真的不错，二手市场也就两三百块，搭配一个i5-9400F，日常办公、轻度游戏完全够用。接线只要按部就班，心态放平，哪怕对着说明书一根一根来，也比着急忙慌瞎插强。
如果你还是怕搞混,建议把视频和这篇文章对着看，视频里能看到具体位置，文章里则把注意事项都说清楚了。看完一遍，你绝对能搞定。
行了,就说这么多，我把工具收拾收拾，准备去给下一个朋友装机了，希望你的机器也能一次点亮，没有焦糊味。
