为什么你需要这篇接线指南？
说实话，我第一次拿到七彩虹B365M HD这块主板的时候，看着那一排排密密麻麻的针脚，差点以为自己在研究什么电路板设计图，尤其是机箱前面板的那些细线——电源开关、重启键、硬盘灯、音频接口……每一根都长得差不多,标签又小得要用放大镜才能看清。
后来我在网上找了半天接线视频，有的讲得太快，有的画质模糊，有的干脆就跳过关键步骤，折腾了两个小时，最后还跳线烧了一个USB口（幸好主板没坏），所以今天，我就用最接地气的方式，把这块主板的接线这件事掰开揉碎讲清楚——毕竟,谁都不想靠运气装机对吧？
认识七彩虹B365M HD主板：你的硬件“交通枢纽”
我们先来简单认识一下这块主板，七彩虹B365M HD是一块M-ATX板型的主板，支持第8、9代Intel处理器，虽然不算最新，但胜在稳定实惠，它的接口布局和大多数主板大同小异,但有几个细节是新手容易踩坑的。
我要特别提醒你的是：这块主板的前置面板接口（F_PANEL） 位于左下角，旁边就是前置音频（F_AUDIO）和USB插针，这三个区域挨得很近,插错针脚的概率非常高。
| 接口区域 | 位置 | 常见用途 |
|---|---|---|
| F_PANEL（前置面板） | 主板左下角，靠近边缘 | 电源开关、重启键、电源灯、硬盘灯 |
| F_AUDIO（前置音频） | F_PANEL左侧 | 机箱前置耳机、麦克风 |
| USB插针 | 主板底部，靠近SATA接口 | 机箱前置USB2.0和USB3.0 |
核心步骤：一步一步跟着视频接线（文字版）
我看了好几份七彩虹B365M HD的官方手册，再结合自己的实践，把最容易被搞混的F_PANEL部分拆解成下面几步，你完全可以拿着手机，看一句做一句，就像跟着视频一样——只是我更慢，更啰嗦,也更不容易出错。
第一步：别慌，先看主板上的印刷字符
每块七彩虹B365M HD主板在F_PANEL旁边都印着小字，写着针脚定义，如果你眼神好,会看到这样的标注：
PWR或PWR_SW：电源开关RST或RESET：重启键PWR_LED或PLED：电源指示灯HDD_LED或HDLED：硬盘工作灯
注意：这些针脚不是按顺序排列的，而是上下两排交错的，比如第一排左边是电源灯正极，右边就是电源灯负极，下面一排对应的却是电源开关，这就是大多数人插错的原因——因为你以为“应该对齐”，但实际是“错位排列”。
第二步：拿出机箱的线材，给它们“对号入座”
机箱里通常会有一小捆细线，每根线上都套着一个小塑料插头，上面有英文缩写，我见过最混乱的情况是——有人把“POWER SW” 和 “PWR LED” 搞混，因为都带“PWR”字样。
我建议你这样做：把所有线头摊在桌面上,先分好类：
- 电源开关（POWER SW）：通常是两根线，一白一黑，或者一白一蓝
- 重启键（RESET SW）：也是两根线，颜色不一样，比如白绿
- 电源指示灯（POWER LED / PWR_LED）：一般是一根线带两个插头，一个正一个负
- 硬盘指示灯（HDD LED / HD LED）：同样是带正负的
重要提醒：LED灯的线一定要注意正负极——接反了不会烧主板，只是灯不亮，但如果是电源开关接错了,你按机箱按钮是没反应的。
第三步：上手实操，插针顺序具体怎么对
这里我给你一个可以对照的表格，每根线对应哪个针脚位置,清清楚楚：
| 线材名称 | 对应F_PANEL针脚（七彩虹B365M HD） |
|---|---|
| POWER SW | 第3排第3针和第4针（从上往下数，从左往右数） |
| RESET SW | 第3排第5针和第6针 |
| HDD LED（+） | 第2排第1针 |
| HDD LED（-） | 第2排第2针 |
| PWR LED（+） | 第1排第1针 |
| PWR LED（-） | 第1排第2针 |
注意：上面的排数是从主板边缘向CPU方向数的，如果你不确定方向，就记住一点——所有排针的第1针都在左上角,靠近主板边缘的那一侧。
第四步：插音频线和USB线，别漏了

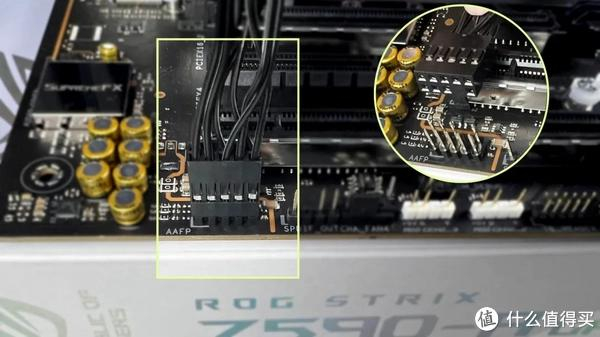

前置音频线通常标着 HD_AUDIO，插在F_AUDIO针脚上，这块主板的F_AUDIO是9针缺1针的防呆设计，也就是你反着插是插不进去的，但还是要提醒你：不要用蛮力，如果插不进去,八成是方向反了。
前置USB3.0（就是那个蓝色的、有点宽的大插头）插在主板最右边的那个蓝色插座上，也是防呆的，只有一种方向能进去，USB2.0的插针只有一排，在主板底部，标签通常是 USB78 或 USB56,也是防呆设计。
这里有个容易被忽略的细节：有些机箱的音频线还有一个AC97的老接口，但B365M HD只支持HD Audio，如果你插了AC97的线，前置音频会没有声音，这种情况下，要么换线，要么看看机箱有没有提供HD Audio的接口。
常见“翻车”现场：我帮你盘点一下
我自己就踩过这些坑,所以写出来让你绕过去：
机箱前置USB口不能用
原因：USB3.0插头没插紧，或者插进去的时候歪了针脚。解决办法：拔出来，仔细观察针脚有没有弯掉，然后对准方向，垂直插下去，听到“咔哒”一声才是到位了。
按开机键没反应
原因：POWER SW没有插到对应的针脚上，或者插反了——等一下，电源开关是不分正负极的，所以不存在反了的问题，问题往往是插错了位置，比如挨着HDD LED的针脚。解决办法：重新对照上面的表格,连电源灯的针脚也一起检查。
硬盘灯常亮不灭
原因：HDD LED的正负极接反了，没错，LED灯分正负极，反了虽然灯会一直亮（或者不亮），但就是不正常。解决办法：把HDD LED的两个插头对调一下再插。
前置耳机没声音
原因：要么是音频线没插好，要么是操作系统没有自动切换音频输出。解决办法：先确认硬件插紧了，如果硬件没问题，进Windows的控制面板 -> 声音，把“扬声器”设为默认设备,再试试。
那些视频里没讲的“小秘密”
你可能已经看了几个七彩虹B365M HD接线视频了，但下面这几个点，视频里很少会提到,但实际装机过程中特别有用：
关于主板上的蜂鸣器插针
这块主板上有一个叫 SPK 或 BUZZ 的插针，是用来接机箱蜂鸣器的，如果你的机箱带蜂鸣器，可以插上——这样开机自检时如果出问题，会“哔哔哔”叫几声，方便排查故障，很多视频不讲这个,但我觉得它挺实用的。
前置面板的电源指示灯可能是“两线合一”
我见过一种机箱，电源指示灯是把正负极做成一个两孔的插头，这种情况下，你直接把它插到PWR LED对应的两个针脚即可,不需要分成两个单独的插头。
有些机箱的线材非常短
如果你的机箱是那种超小型的，里面的线可能刚刚够到主板，这时你要特别小心，不要把线拉到极限，否则时间长了可能脱落或者断裂，可以先把线理顺,再用轧带稍微固定一下。
一定要在断电状态下接线
我承认，有几次我嫌麻烦，就没拔电源插头，只是关了电脑，后来有一次不小心用螺丝刀碰了一下针脚，听到“啪”的一声，主板直接重启，虽然没坏，但想想挺危险的。务必把电源线从插座上拔掉，按下机箱开关把电容里的余电放干净,再动手。
接线后怎么验证：开机测试
接好所有线之后，先别盖上机箱侧板,我来教你一个快速验证的办法：
- 插上电源线，接通电源，但先别开电脑
- 观察主板上的小LED指示灯——一般在右下角，如果亮了，说明主板已经通电
- 按一下机箱上的电源键，听风扇有没有转起来
- 如果风扇不转，检查POWER SW的接线；如果风扇转但没显示，检查CPU和内存是不是没插好（跟接线没关系,但经常一起出现）
顺便说一句，如果你接好了所有线，开机后看到“CPU风扇错误”之类的提示，别紧张，可能是你把CPU散热风扇插到了主板上的SYS_FAN（系统风扇）插针上，CPU风扇应该插在标有 CPU_FAN 的针脚上,一般就在CPU插座旁边。
我第一次装机就是这么干的——把风扇插在了CHA_FAN上，结果BIOS报错，吓出一身冷汗,换到CPU_FAN就好了。
最后一点心里话
七彩虹B365M HD这块主板，在我看来是特别适合初学者的一块板——接口清楚，标签也算良心，价格还便宜，你只要按着我说的这些，一根一根地对上去,就能顺利点亮你的机器。
我写的再仔细，也比不上实际操作时的感觉，你可能会觉得“我这根线怎么插不进去”，或者“这个针脚数量对不上”，别慌，慢慢来，装机这件事，多装几次就熟了，我用它给朋友配过好几台机，每一台都是一次点亮——前提是别跟我的第一次一样,先把音频线和电源开关插反了。
好了，现在你可以去拿起你的螺丝刀，打开机箱，按着上面说的一步步来了，如果中途遇到什么问题，其实你大可以再翻回来看看，哪里不明白再对着表格检查一遍，祝你一次点亮——那种听到主板“滴”一声启动的感觉,真的很爽。
