一次真实的“翻车”经历
我是真的服了,上次朋友搬家，电脑拆了重新装，其他都好说，一到主板插线那一步，我俩对着《影驰B365M虎将主板插线视频》看了半小时——不是看不懂，是视频里那几根小线头实在太细了，而且他那个机箱的前面板接口跟主板说明书上画的不太一样，气人的是，视频里主播手速快得跟打游戏似的，镜头一晃就过去了，我俩暂停了好几次才勉强看清哪个针是PWR_SW，哪个是H.D.D.LED。
后来我干脆把那个视频下载下来,一帧一帧截图对比，才总算把线插对了，所以今天这篇东西，就是把我当时的“血泪史”和后来弄明白的原理全写出来，不扯虚的，咱们直接上干货。
影驰B365M虎将主板的插线区域长啥样？
先说明,这块主板是 M-ATX板型，尺寸不大，但接口还算齐全，它的前置面板插针（就是接机箱开关、重启、硬盘灯、电源灯那一堆小线的地方）就在主板右下角，挨着SATA接口边上。

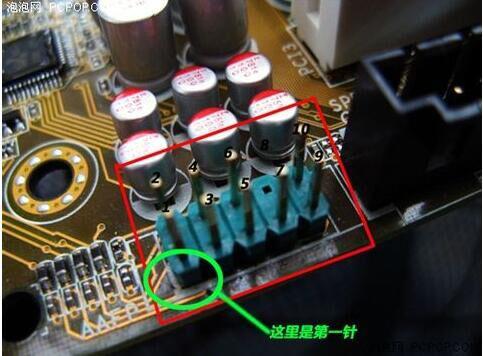

这块地方通常有两排针脚，每排9根，总共18个针，但实际用到的没那么多，关键你得找到那个缺了一根针的角——那是防呆设计，能帮你分清方向。
| 针脚位置 | 功能标识 | 需要接的线 |
|---|---|---|
| 左上（缺针旁边） | PWR_SW | 机箱开机键 |
| 右上 | RESET_SW | 重启键 |
| 下排左起第3个 | H.D.D.LED+ | 硬盘指示灯正极 |
| 下排左起第4个 | H.D.D.LED- | 硬盘指示灯负极 |
| 角落位置 | PWR_LED+ / PWR_LED- | 电源指示灯 |
小提醒： 有些机箱的PWR_LED是分开的两根线（一根正极一根负极），有的则是合并成一个小接头，别慌，仔细看线头上的小字。
插线前必须做的三件事
- 关机+断电，这个我说三遍都不嫌多，别觉得麻烦，带电操作烧了主板，你就等着哭吧。
- 对照主板说明书，影驰B365M虎将的说明书其实画得挺清楚的，就是字小。如果你找不到说明书了，直接去影驰官网搜型号，有PDF下载，别信网上那种“通用接线图”，不同的主板针脚定义可能不一样。
- 把机箱里的线理顺，那些线头都长差不多，颜色也杂，建议先把它们一根根分开，看清每个线头上的英文缩写，常见的：PWR_SW（电源开关）、RESET_SW（复位开关）、H.D.D.LED（硬盘指示灯）、PWR_LED（电源指示灯）、SPEAKER（蜂鸣器），有些机箱还会多一根HD_AUDIO（音频）和USB线，那两个是单独的大接头，插在主板边缘的专门接口上，别跟前面板混了。
一步步教你插（边想边写版）
第一步：搞定最粗的那两根——PWR_SW 和 RESET_SW
这两根线是最粗、最硬的，容易分辨。PWR_SW通常是两针的黑色/白色接头，RESET_SW是两针的蓝色/绿色接头，插的时候看主板上的标记：PWR_SW插在左上那两针，RESET_SW插在右边那两针，方向无所谓，反正就是通断信号，正反都能用。
当时我朋友那个机箱,他把PWR_SW插反了，结果按开机键没反应，调了个方向就好了，其实不是反了，是他插错位置了——插到了旁边两个空针上。对着标记看，别大意。
第二步：灯线要分正负极——H.D.D.LED 和 PWR_LED
这是最容易出错的环节。H.D.D.LED（硬盘灯）和PWR_LED（电源灯）是有正负极的，插反了灯不亮，线头上会标和，或者用颜色区分（通常白色是负极，彩色是正极）。PWR_LED通常是两针的白色+绿色，插入主板时+号对着那个缺针的角方向。H.D.D.LED是两针的红色+白色，插在主板下排中间位置。
我记得有次我帮亲戚装机,硬盘灯一直亮着不闪，就是他把正负极插反了，电流方向反了导致灯常亮。换了下方向就正常了。
第三步：SPEAKER（蜂鸣器）——老主板有，新主板可能没了
这玩意儿现在很多新机箱都不带了,但影驰B365M虎将主板上是有那个4针接口的（实际只用中间两针），如果你机箱里有这个小喇叭线，插上去，开机能听到“滴”一声，心里踏实点，没带的话也无所谓，现在主板都有诊断灯。
第四步：音频（HD_AUDIO）和USB
这两根线是大接头，一般上面写着HD_AUDIO或AC97（注意！别插错了，HD_AUDIO和AC97的接口定义不同，现在基本都是HD_AUDIO）。USB线接头更宽，上面标着USB。影驰B365M虎将的音频接口在主板左下角，USB接口在主板下边缘靠近SATA的地方，插的时候注意防呆缺口，对上了就能轻松插进去，别硬怼。
我犯过的错：有一次把音频线插反了，结果耳机只有一边响，拆下来一看，那个缺口对错了位置。对准了再插，感觉不对就拔出来换个角度。
第五步：检查一遍
所有线插好之后,先别盖上机箱侧板，接上电源，按开机键，看电源灯亮不亮，硬盘灯有没有在启动时闪一下，系统能不能正常进bios。如果灯不亮，那就拔掉那根线，换个方向再插，如果主机点了没反应，就检查PWR_SW是否插对了位置。
一些你可能遇到的“小问题”和我的土办法
-
机箱线太短够不到针脚？
别硬拉，容易扯断线。先把主板螺丝松一松，稍微挪个位置，插好再拧紧，实在不行，网上有卖延长线的，几块钱。 -
同一根线上有两个接头？
比如有的机箱把PWR_LED做成了两个小头（一正一负），你别同时插两个孔，只插一个，看主板说明书上对应几个孔，一般是一个两针接口，那就只插一个，另一个空着。 -
线头太小看不清字？
拿手机拍清楚，放大看。或者找个手电筒斜着照，反光能看到字，我那个朋友视力不好，我干脆拿记号笔在每根线上写了缩写，方便他下次用。
最后再唠叨两句
影驰B365M虎将这个板子,其实不算难插的，因为它的针脚标识算清晰了——白色的字印在黑色PCB上，眼睛好的人就能看清，实在看不清，就对着网上那种带颜色标注的《影驰B365M虎将主板插线视频》反复看，我建议你看视频的时候放慢速度到0.5倍，一帧一帧看主播的手的位置变化，他对针脚的按压是有手法的——先对准，再均匀用力，别翘着插，容易把针脚弄弯。
哦对了,如果你不小心把针脚弄歪了，别慌，拿个尖头镊子或者小一字螺丝刀轻轻拨回原位，只要没断，问题不大，断了就……去淘宝买个插针底座，十几块钱，焊上去就好了（或者找修电脑的师傅）。
反正装机这事儿,图的就是个乐趣，插错了就重来，每台电脑都有自己的“脾气”，你能把这几根线搞定，其他都不叫事儿。
