说实话,我第一次拿到七彩虹B365M HD主板的时候，心里也有点犯嘀咕，毕竟主板上的针脚密密麻麻的，那些跳线、风扇接口、前置面板线……看着就有点头大，尤其是电源开关、重启键、硬盘灯、电源灯这些前置面板的接线，简直是小白的噩梦，但是别怕，我今天就用最接地气的方式，加上参考了一些实用的接线视频教程，把这事给你整明白。
先搞清楚主板上都有哪些关键接口

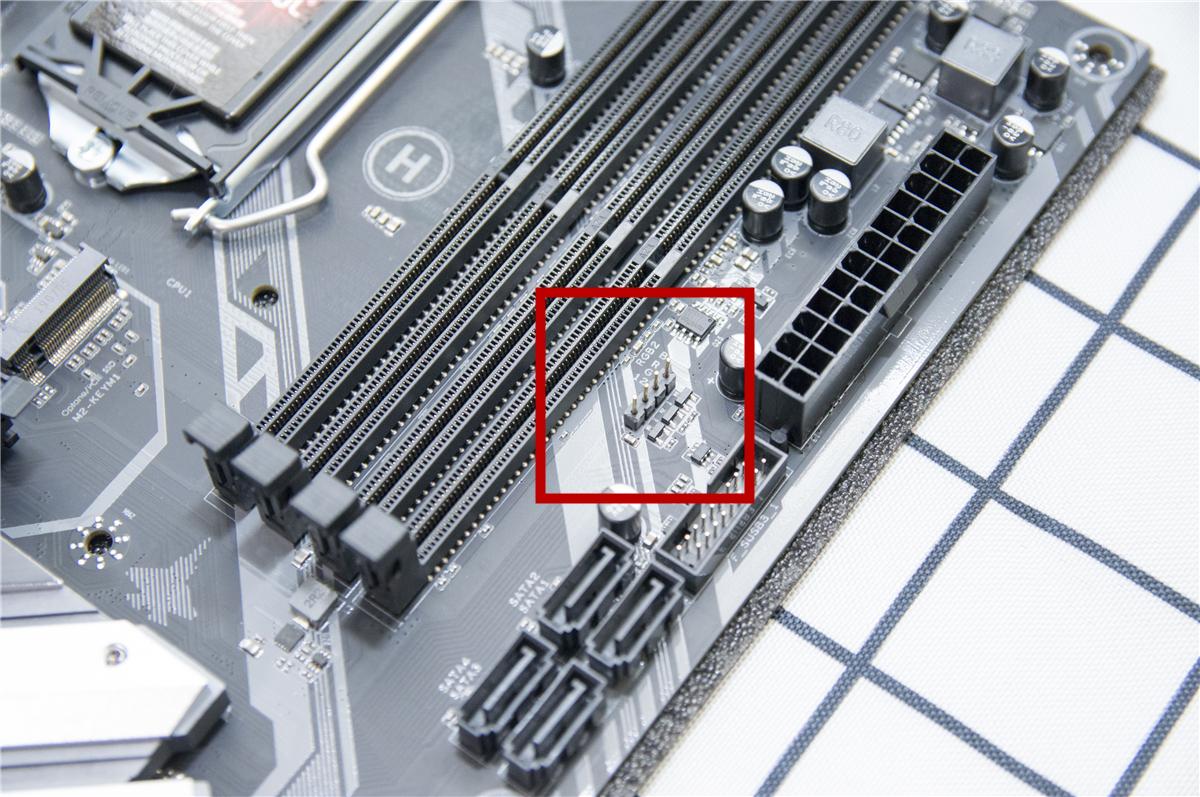

七彩虹B365M HD这块板子，属于M-ATX板型，不算大，但该有的接口一个不少，为了方便你对照着看，我先把最常接的几个接口列出来（如果你手边有主板说明书，最好拿出来一起看）：
| 接口名称 | 位置（大致） | 作用 | 备注 |
|---|---|---|---|
| 24针主供电 | 主板右侧边缘 | 给整个主板供电 | 插的时候注意卡扣朝外 |
| 8针CPU供电 | 左上角，靠近CPU | 给CPU单独供电 | 有些电源是4+4分的 |
| 前置面板跳线 | 右下角，标注为F_PANEL | 接机箱的开关、重启、指示灯 | 这最容易接错 |
| SATA接口 | 主板右侧，竖排4个 | 接硬盘、光驱 | 有防呆设计 |
| 风扇接口 | CPU附近、机箱风扇位 | 给散热风扇供电 | 通常是4针的PWM接口 |
前置面板接线，咱一个一个来
这地方是出问题最多的,机箱里出来的线一般有Power SW、Reset SW、Power LED、HDD LED，再加上一个P LED+和P LED-（正负极），七彩虹B365M HD的F_PANEL针脚定义是：左上角是空的，从右边开始是8个针脚（其实是有9个针，但有一个是空脚）。
具体接法（参考了很多视频教程）：
-
Power SW（电源开关）：这根线最重要，不接它就开不了机，找到机箱线上标着“Power SW”的两根线，插在主板右上角那两针（通常旁边会印着PWR或Power字样）。注意：这两根线不分正负极，插反了也能开机。
-
Reset SW（重启开关）：标着“Reset SW”的线，插在它下面或旁边的两针，也是不分正负极。
-
Power LED（电源指示灯）：这是分正负极的！一般是标着“Power LED+”和“Power LED-”的两根线（可能并在一起）。+极要插在主板标注“P LED+”的针脚上，如果反了灯不亮。我当年第一次接就是因为这个灯不亮，后来才发现是正负极反了。
-
HDD LED（硬盘指示灯）：同样分正负极，标着“HDD LED+”和“HDD LED-”，插在对应的针脚上，有些机箱线是单个的，有些是合并的，别弄混了。
小提示：如果你实在看不清主板上的小字，拿手机开闪光灯拍个照，放大看，比肉眼盯着强。
风扇和供电，顺序别搞反
CPU风扇接口在主板上标注为CPU_FAN，通常是4针的，七彩虹B365M HD这板子这个接口在CPU插座的右上角。千万别把机箱风扇插到CPU_FAN上，否则开机就会报“CPU风扇错误”，机箱风扇插到SYS_FAN上就行。
至于24针主供电和8针CPU供电，这两个接口都有防呆设计（形状不规整，插反了根本怼不进去），所以放轻松，对准卡扣往下按就行。不过要注意，插24针的时候，别把主板翘弯了，手垫在主板下面撑一下。
前置USB和音频线，也有防呆
机箱前面板的USB 3.0接口（通常是一个蓝色的宽扁插头），插在主板右侧那个蓝色接口上。前置音频（HD Audio）插在主板左下角标着F_AUDIO或AAFP的地方，这两个都设计成防呆的，你只要对准缺口，轻轻推进去就行。千万别大力出奇迹，插反了即使能插进去也容易搞坏针脚。
说到音频,有个小地方：如果你机箱的前置麦克风没声音，检查一下音频线是不是插到底了，或者主板上的音频跳线帽有没有被误拔，反正我遇到过好几次，都是因为跳线帽掉了。
接线前，最好先干一件事
就是先裸机测试，把CPU、散热器、内存、显卡（如果你有）、电源都装好，不放进机箱，直接在主板盒子上接好电源，短接一下Power SW那两针（用螺丝刀碰一下就行），如果能点亮（风扇转、灯亮），说明接线没问题，再装进机箱。
不然你一股脑装进机箱,结果发现点不亮，拆起来可麻烦多了。
最后啰嗦几句
七彩虹B365M HD这块板子，接口布局算合理的，跳线位置也比较清晰，看完这几段文字，再去找个相应的接线视频对照着看（B站上搜“七彩虹B365M HD接线”就有很多），基本上一遍就能搞懂。关键是别怕插错，除了电源线，其他的针脚都很脆弱，但插错也不会烧东西——最坏的情况就是灯不亮或者开不了机，你再重新调整就行了。
好了,就唠到这儿吧，祝你一次点亮。
