写这篇文章的念头,其实来自我一个朋友上周的“翻车”经历，他买了块七彩虹B365M HD主板，兴冲冲装好机，结果通电后风扇转两下就停了，当时就懵了——后来才发现，原来是前置面板的那几根小线插反了位置，这种情况，我估计十个装机新手里，至少有一半都遇到过，今天我就结合着网上那些“七彩虹B365M HD主板接线视频”里反复讲的重点，还有我自己踩过的坑，跟你好好聊聊，这板子到底该怎么接。

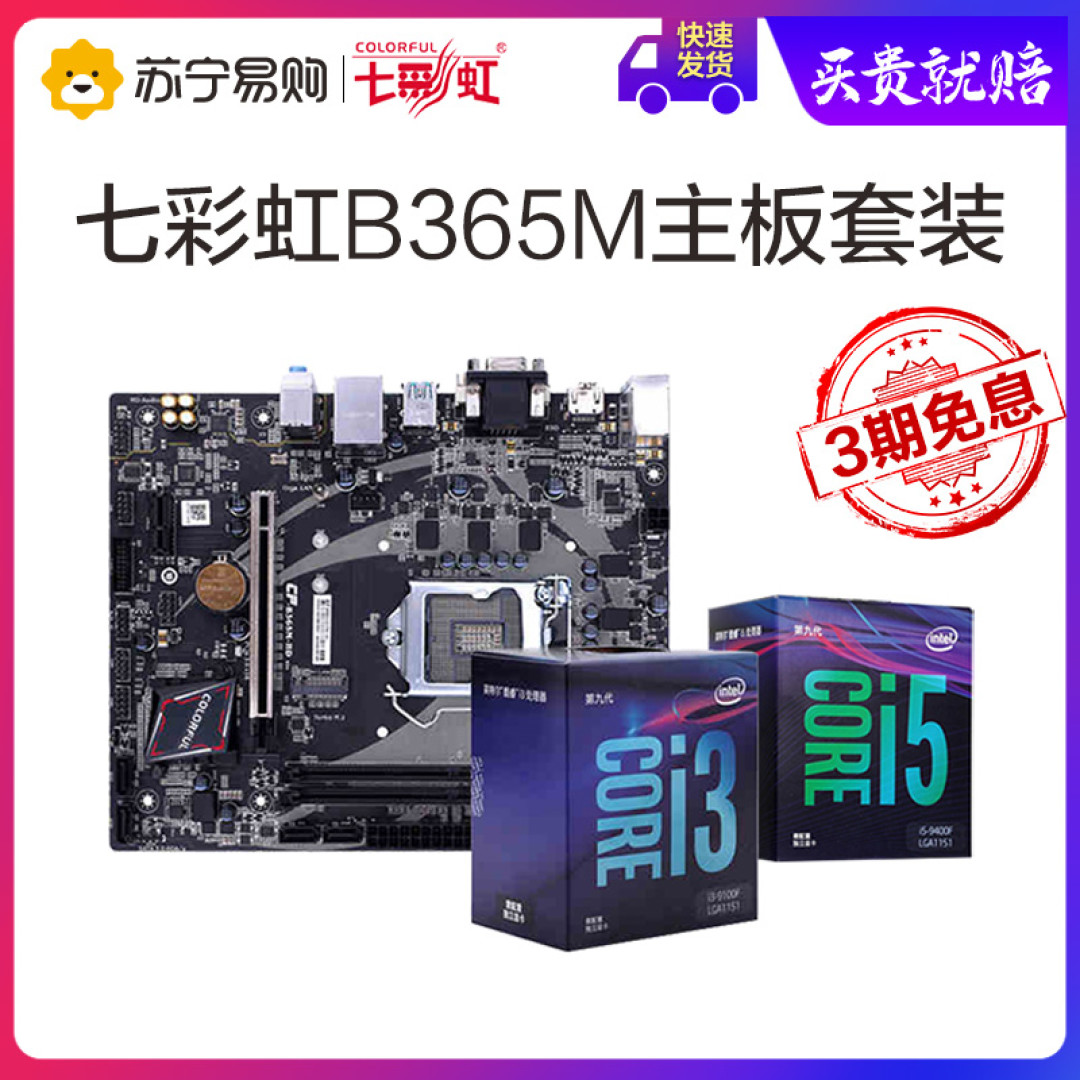

先说说这块主板本身,七彩虹B365M HD是基于Intel B365芯片组的M-ATX小板，支持第八代、第九代酷睿处理器（像i3-8100、i5-9400F、i7-9700F这些都能上），它最大的特点是：虽然是入门级，但该有的接口一个不少——DDR4双内存插槽、M.2 NVMe固态接口、千兆网卡、HDMI+VGA双视频输出，很多老哥用这块板子搭配i5-9400F组性价比主机，打打网游、做做办公完全够用。
接线前的准备：别急着动手，先认清楚这些“姿势”
如果你去看那些七彩虹B365M HD主板接线视频，大多数UP主都会提醒你：不要太早把主板放进机箱里，我的建议是：先裸奔点亮测试——把CPU、内存（至少一根）、显卡（如果有）、电源接上，用螺丝刀短接主板上的PWR_SW针脚，看能不能正常进BIOS，这一点特别重要，因为如果一上来就装到机箱里，万一CPU没装好、内存没插紧，排查起来就特别麻烦。
关键接口位置
我试过,这块板的布局跟华硕、微星同价位板子有些不同，特别是 24pin主板供电和8pin CPU供电的位置：24pin在主板右侧朝下方向，8pin则靠近左上角I/O挡板附近，很多新手第一次装机，容易把显卡的6+2pin供电线误插到CPU供电口，插不进还要硬怼。千万别，形状不一样，硬来会搞坏针脚。
以下是七彩虹B365M HD主板上的主要接口列表，我按照重要性和易错程度排序了：
| 接口名称 | 位置描述 | 常见错误 | 正确接法 |
|---|---|---|---|
| 24pin主板供电 | 主板右侧中部 | 没插到位导致不供电 | 听到“咔哒”卡扣声 |
| 8pin CPU供电 | 左上角靠近背板I/O | 错插显卡供电线 | 找电源上标有“CPU”的线 |
| 前置面板排针（F_PANEL） | 主板右下角 | 正负极搞反，PWR_LED不亮 | 对照说明书，缺口朝下 |
| SATA 3.0接口（4个） | 主板右侧竖排 | 部分SATA线方向反了 | L形接口防呆设计，反了插不了 |
| M.2插槽 | PCIe x16插槽上方 | 螺丝拧太紧 | 装好固态后先拧一半试试 |
核心接线步骤：按照这个顺序，省心又安全
① 电源接线——给主板“喂电”
接电源线时,我总喜欢说一句话：先接主板，再接显卡，最后接其它设备，因为主板的24pin和8pin是所有供电的起点，线一多容易手忙脚乱。
- 24pin主板供电：你拿起来看一下，它上面有个小小的卡扣，插的时候，对准主板插座上的塑料凸起，卡扣和凸起在同一侧，按下去，听到“咔哒”一声，才算到位，我有一次就是没插到底，以为卡扣已经扣上了，结果一开机就断电保护，用点力按实，再轻轻往外拉一下，确认锁扣咬住了。
- 8pin CPU供电：同样有防呆设计，如果你用的是模组电源，一定看清楚电源线上写的“CPU”，不是“PCI-E”，插的时候注意：8pin上面有一个卡扣凸起，对准主板上的缺口，用力压下去。
这类细节,很多七彩虹B365M HD主板接线视频都会反复演示——毕竟电源没接好，再怎么按开机键都没用。
② 前置面板针脚——最容易翻车的地方
说句实话,我现在装机最怕的就是接这块，七彩虹B365M HD的F_PANEL排针在主板右下角，一共9根针（缺一根形成防呆），焊盘上印有简写标识：
- PWR_SW（电源开关）：靠上排左数第3、4针。
- RESET_SW（重启开关）：下排左数第3、4针。
- PWR_LED（电源指示灯）：上排第1、2针（+带电，-极接地）。
- HDD_LED（硬盘指示灯）：下排第1、2针（同样要注意正负）。
一个笨办法：先只接PWR_SW那一组，因为只要你接了电源开关，其它不接也能开机，点亮后再来折腾指示灯和重启，避免一次接太多线导致混乱。
③ 前置USB和音频接口——防呆不防傻
- USB 3.0排针：在主板右侧边缘，一个长方形蓝色接口，插入时注意缺口位置，不对的话会有一边翘起来，如果感觉特别紧，别硬来，换个方向试试。
- HD Audio音频排针：在主板左下角（靠近PCIe插槽），这个设计就很友好——它的形状跟USB 2.0不一样，但上面的标识AUDIO印得特别小，眼神不好容易看错，我的习惯是：先看机箱线上有没有写“HD AUDIO”或“AC'97”，对着插就完了。
看那些七彩虹B365M HD主板接线视频的时候，很多UP主会用特写镜头拍这三个位置，你可以留意一下：音频接口旁边的缺针跟USB不一样，USB缺的是右下角那根，音频缺的是左下角。
④ 视频线接口——集成显卡用户看过来
如果你是i5-9400F这种不带核心的CPU，别接主板上的VGA或HDMI，因为不会有信号，一定要把显示器线插在独立显卡上，反过来，如果你用的是i3-8100、i5-8400这些带核心的U，又不想用独显，那就用HDMI线接主板。
七彩虹B365M HD的HDMI接口版本是1.4，最高支持4K@30Hz。VGA接口则只能到1080P，给老显示器准备的，顺手提一句：接HDMI时，线可以弯曲，但别折成90度直角，新的HDMI线水晶头很脆弱，我见过折断了要重新换线的。
常见“点不亮”原因排查——别急着退货
好多人装完机发现点不亮,第一反应是主板坏了，七彩虹B365M HD本身品控还算稳定，大部分问题都是因为接线疏忽。
你可以尝试下面这个“三板斧”排查法：
- 检查24pin和8pin是否插到位：拔下来重插一次，确保听到卡扣声。
- 检查内存是否插好：换成单根内存（先不插双通道），插在靠近CPU的A2槽（通常从CPU往右数第二个槽）。
- 检查CPU是否装对方向：七彩虹B365M HD的LGA1151插槽，CPU底部的金色三角对准底座上的三角形缺口，放下去压杆扣紧。
如果还是没画面,尝试短接清除CMOS：拔掉电源，用螺丝刀短接CLR_CMOS两根针脚3秒，然后重新开机，这个操作可以把BIOS恢复成出厂状态，能解决一些因为之前调试时设置错误导致的故障。
背线理线建议
关于走背线,七彩虹B365M HD主板比较友好，因为它的SATA接口是侧向开口（直接朝右），不像有些板子是朝上开口的，这样一来，SATA线可以从侧面转出去，不影响走线美观。
一个小技巧：先把所有的机箱线（前置面板、USB、音频）从机箱背部的走线孔穿到背面，再从主板对应位置附近的反向孔穿回来，这样正面看起来就比较干净，不影响风道，那些七彩虹B365M HD主板接线视频里，常见的一个画面就是：在接好所有线之后，用扎带固定一下背面的线束，防止风扇转动时打到线。
最后几句实在话
有一次帮朋友装一台i5-9400F配七彩虹B365M HD的机子，他和我说：“《硬件茶谈》的视频我看了三遍，觉得没问题了”，结果装完通电后发现，机箱风扇不转，折腾了半天才发现，是他把机箱风扇的4pin线错插到了主板的CHA_FAN上，却忘记先检查BIOS里风扇转速设置，所以啊，接线只是第一步，BIOS设置有时更磨人。
七彩虹B365M HD这块板子，没有太多花哨的RGB灯效，但胜在稳定实用，接口位置也相对标准，只要接线时多点耐心——尤其是那几根前置面板小线——基本不会出大问题。
