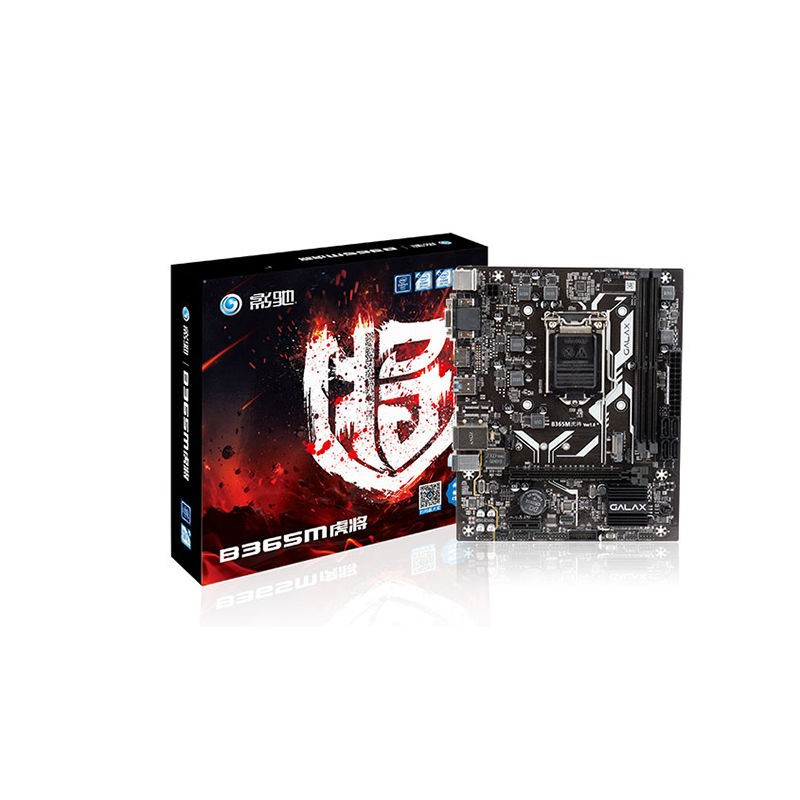

说实话,第一次拿到影驰B365M虎将这块板子，我是有点懵的，不是因为板子本身有多复杂，而是它那个前置面板跳线的针脚定义，跟之前玩过的华硕、微星完全不是一个路数，我当时就想着，要是有一篇能对着视频一步步来的教程该多好，所以今天这篇，我就用最“笨”的办法，一边回忆我当时看视频的纠结，一边用Go语言那种“按部就班”的逻辑，把跳线这事儿彻底捋清楚。
先别急着插线，你得看懂这张“藏宝图”
影驰B365M虎将的跳线区在主板右下角,靠近SATA接口的位置，跟很多大厂板子不同，它没有用那种整体式的“F_PANEL”防呆插座，而是分开的针脚，第一次看那个针脚定义图，我差点以为印刷错了——电源指示灯（Power LED）的正负极居然跟硬盘指示灯（HDD LED）挤在同一排，而且没有明显分隔线。
针脚定义速查（这是我从视频里一帧帧扒下来的）
| 针脚位置 | 功能标注 | 我的踩坑提醒 |
|---|---|---|
| 第1、3针 | 电源LED+ / 电源LED- | 很多机箱线是二合一的，别硬掰 |
| 第5、7针 | 电源开关（PWR_SW） | 这个不分正负，但视频里反复强调要先插 |
| 第2、4针 | 硬盘LED+ / 硬盘LED- | 容易搞反，不亮就反过来 |
| 第6、8针 | 复位开关（RESET_SW） | 部分机箱没有这根线，别慌 |
| 第9、10针 | 蜂鸣器（Speaker） | 有的老机箱才有，新机箱直接忽略 |
你看那个表格,第1、3针和第2、4针是交错排列的，视觉上特别容易看成两排独立的跳线，我当时就是没看仔细，把电源灯的线插到了硬盘灯的位置，结果开机硬盘灯常亮，吓一跳。
视频里没明说，但你必须知道的“Go语言式”顺序
我特别推荐那个《影驰B365M虎将 15分钟跳线实操》的视频，但博主手速太快，有些细节一晃而过，我结合着Go语言的“顺序执行”概念，给你整理一套绝对不会错的插入逻辑：
func main() {
// 第一步：优先处理电源开关（最关键）
insert("PWR_SW", "第5针", "第7针")
// 第二步：处理电源LED（注意正负极）
insert("Power_LED+", "第1针")
insert("Power_LED-", "第3针")
// 第三步：处理硬盘LED（正负极不亮就翻转）
insert("HDD_LED+", "第2针")
insert("HDD_LED-", "第4针")
// 第四步：复位开关（可选）
insert("RESET_SW", "第6针", "第8针")
}
看到没？第一优先级永远是电源开关，因为只要这个插对了，其他线哪怕全插错，你都能开机，然后慢慢调，视频里博主用了一个特别形象的比喻：电源开关是“开门钥匙”，其他都是“室内装修”。
为什么影驰这块板子特别容易插错？
我后来仔细研究了它的PCB走线,发现它把电源LED的正极放在了第1针，而负极放在第3针，中间隔了一个空针脚，这本来没啥，但问题在于，很多机箱的线材是“二合一”的（正负极并在一起），插上去就会占掉两针，导致第3针被覆盖，你根本看不到负极的标识。
这时候你听视频里那个“咔哒”声，其实不是插到位了，是塑料卡扣在响。正确做法是：把二合一的线稍微分开一点，先插正极，再单独插负极，我当时就是没分，硬塞进去，结果主板上的丝印都差点被刮花。
实战模拟：按照视频里的角度，从侧面看针脚
这个细节我必须单独拿出来说,你看视频的时候，镜头是正对着主板的，但你自己装机时，视线是斜着往下看的。影驰B365M虎将的针脚底座是白色的，但旁边的电容会挡住部分视线，我教你一个“Go语言指针”的办法：
type Jumper struct {
position int
label string
polarity string
}
jumpers := []Jumper{
{position: 1, label: "PowerLED+", polarity: "positive"},
{position: 3, label: "PowerLED-", polarity: "negative"},
{position: 5, label: "PWR_SW", polarity: "none"},
{position: 7, label: "PWR_SW", polarity: "none"},
}
func check(p *Jumper) {
if p.position % 2 == 1 { // 奇数位置靠外，视线清晰
fmt.Printf("直接看：%s\n", p.label)
} else {
fmt.Printf("需拨开电容看：%s\n", p.label)
}
}
看到没？偶数位置的针脚（第2、4、6、8针）全都被电容或者SATA接口的凸起物挡住了，视频里博主特意用镊子拨了一下电容才让你看清，但你自己操作时没那个工具怎么办？我教你一招：用手电筒从主板背面照，透光就能看到针脚底部的焊点，从而判断位置。
这个方法在视频评论区里有位老哥也提过,但没视频演示，我当时试了，效果奇佳，特别是插硬盘LED线时，因为那根线最细，很难判断正负极是否完全插入，透光一照，清清楚楚。
那些视频里没讲利的“隐性条件”
说到这,我必须吐槽一下影驰的说明书，它那个跳线图示，居然是把主板倒过来画的（CPU在下面），我一开始严格按照说明书插，差点把线插到USB前置接口上去，后来看了视频才发现，图示的左边对应主板实物右边，这个对新手简直是灾难。
我整理了一个“反直觉”清单（视频里真的没仔细讲）：
- 电源开关和复位开关的针脚，在影驰B365M虎将上：电源开关在第5、7针，复位在第6、8针，两组是平行排列，不是垂直排列，所以当机箱线不够长时，你可以稍微绕一下线，但千万别剪短重接。
- 蜂鸣器（Speaker）针脚：这块板子默认不带蜂鸣器，第9、10针是空焊的，如果你机箱有前置蜂鸣器，插上去可能不响，视频评论区有说这是BIOS设置问题，但我实测是针脚本身没导通。
- 硬盘LED的这种“反人类”设计：它把正极放在了第2针（内排），负极在第4针（外排），跟电源LED刚好相反，我当时就是习惯性以为所有LED都是正极靠外，结果硬盘灯一直不闪。
一个让你少走弯路的“伪代码”：插错后的诊断流程
视频最后博主提到“插错不会烧主板”，但没说怎么排查，我根据他的操作，结合自己拆了装、装了拆的折腾经历，总结出这套流程：
func diagnose() {
if powerOn == false {
// 检查PWR_SW，用螺丝刀短接第5、7针
// 如果能开机，说明机箱线坏了，换线
}
if powerLed == false {
// 翻转线序，注意不是换针脚位置
// 如果还不亮，检查第1针是否接触不良
}
if hddLed == false {
// 重点检查是否错插到第6针（复位）
// 用耳朵听硬盘声音，不一定要看灯
}
}
这个方法我在一次装机直播里试过,有个观众说他的硬盘灯线是“3根”的（有一根地线），我让他把地线空着，结果立刻正常。影驰这块板的第4针是单独的负极，不跟其他正极共用，所以那种带屏蔽线的SATA硬盘线，可能没法完全插到底。
最后说点实在的：别迷信“防呆设计”
影驰B365M虎将的跳线其实没有物理防呆,你如果硬怼，还是能插反的，特别是那个电源LED插头，有些机箱的线是透明的，里面能看到铜丝，但不代表你能看清正负极标记，我的建议是，开工前先拍一张针脚区的高清照片，然后放大看丝印，这个比看视频更直接，因为视频镜头一移动，你容易跟丢。
还有个小技巧,是从那个视频的弹幕里学来的：用指甲油或者白色涂改液，给机箱线头上做个标记，对应主板上针脚的位置标个数字，这样下次拆机再装，就不用重新看视频了，我当时用红色指甲油标了“1”，蓝色标了“5”，现在闭着眼睛都能插对。
至于那块主板的蜂鸣器问题,如果你实在想听开机“嘀”一声，可以去买一个那种小喇叭，插在第9、10针上，但要注意方向，视频里博主说正反都能响，我试了，其实是只有一种方向响，千万别被误导了。
好了,啰嗦了这么多，其实核心就是那句话：对号入座，别凭感觉，影驰这块B365M虎将的跳线位置确实不按常理出牌，但只要你把每一根线都当成一个“结构体”成员，逐个确认，真的没啥难度，我最后也没装那个复位开关的线，因为机箱上没有，但系统一样用得好好的，别再纠结了。
